Quelles sont les couples de serrage nécessaires ?

Couple de serrage : 20 N·m sur les vis M8 du kit, avec le frein-filet inclus, et 22 N·m sur les vis Suzuki d’origine qui sont remontées. Serrez à fond seulement après avoir présenté toutes les pièces et terminé les réglages.

En cinq étapes : retirez les vis d’origine indiquées dans la zone arrière, montez le cadre gauche et le cadre droit, remettez en place les vis d’origine, puis fixez la traverse à l’arrière avec les vis M8 × 20. Si vous n’avez pas d’expérience, faites appel à un atelier spécialisé.

Faut-il percer la moto ?

Non. Les cadres se fixent aux points prévus sur la moto, à l’aide des vis d’origine indiquées dans le manuel.

À quoi sert la traverse ?

Reliez les deux cadres en passant derrière, sous le carénage arrière. Elle se monte en dernier, avec les deux vis M8 × 20 et les rondelles. Les écrous autobloquants servent en revanche à la fixation inférieure des cadres, avec les vis M8 × 25.

De quel matériau sont-ils faits et combien pèsent-ils ?

Pour les cadres du système PIKE TRACKER LOBOO, l'acier inoxydable et l'alliage d'aluminium sont indiqués, sans préciser quelle partie est fabriquée dans quel matériau. Le poids des cadres n'est pas indiqué.

Quelle charge peuvent-ils supporter ?

LOBOO ne déclare pas de charge maximale pour les cadres. Pour les valises CONQUEROR, le manuel d'utilisation recommande de ne pas dépasser 10 kg par valise latérale en raison des vibrations. La charge maximale totale de la moto indiquée par Suzuki reste toutefois applicable.

Puis-je utiliser des valises d'autres marques ?

Valises rigides d’autres marques : non. LOBOO précise que ses valises en aluminium se montent uniquement sur des cadres LOBOO. En plus de PIKE TRACKER et CONQUEROR, vous pouvez monter les valises semi-rigides WANDERER et les valises gonflables ALPS.

Ces supports suffisent-ils pour monter le top-case ?

Non. Le top-case se monte sur la platine de top-case JP421W, vendue séparément. Les supports et la platine forment ensemble le système à trois valises.

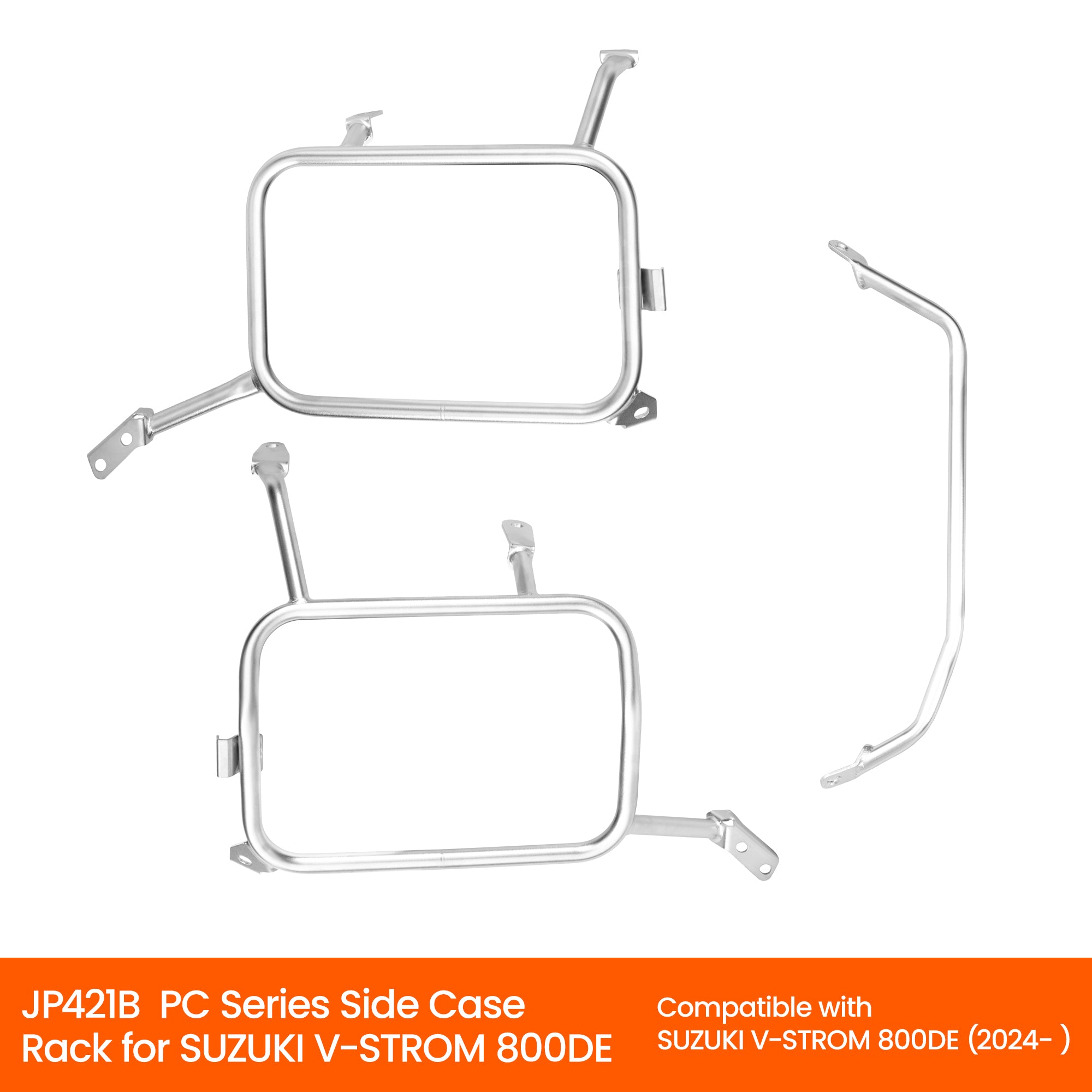

Telai laterali LOBOO JP421B per Suzuki V-Strom 800DE: telaio sinistro, destro e traversa

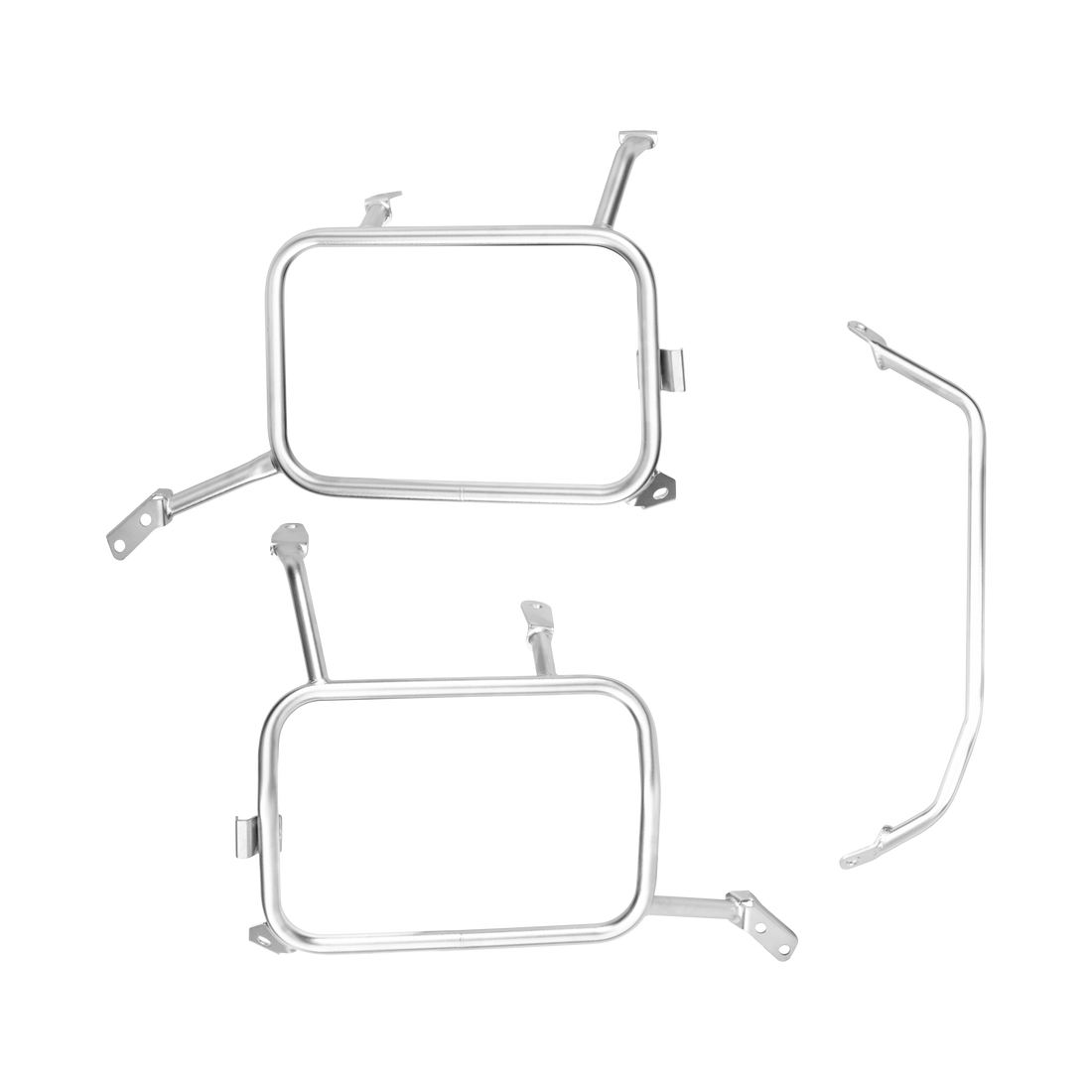

Telai laterali LOBOO JP421B con traversa su sfondo nero

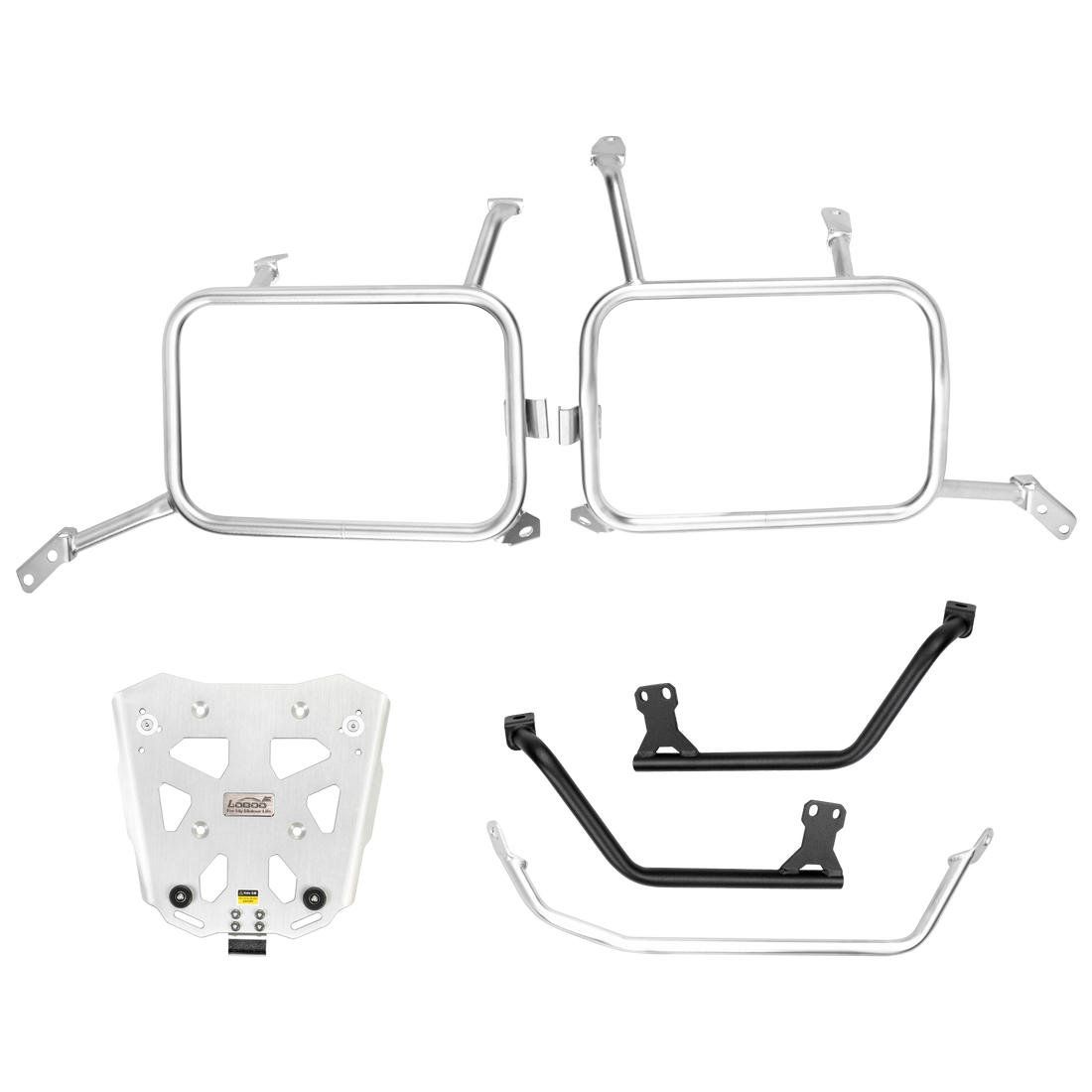

Telai laterali JP421B e piastra top case JP421W LOBOO: il sistema a tre valigie per Suzuki V-Strom 800DE

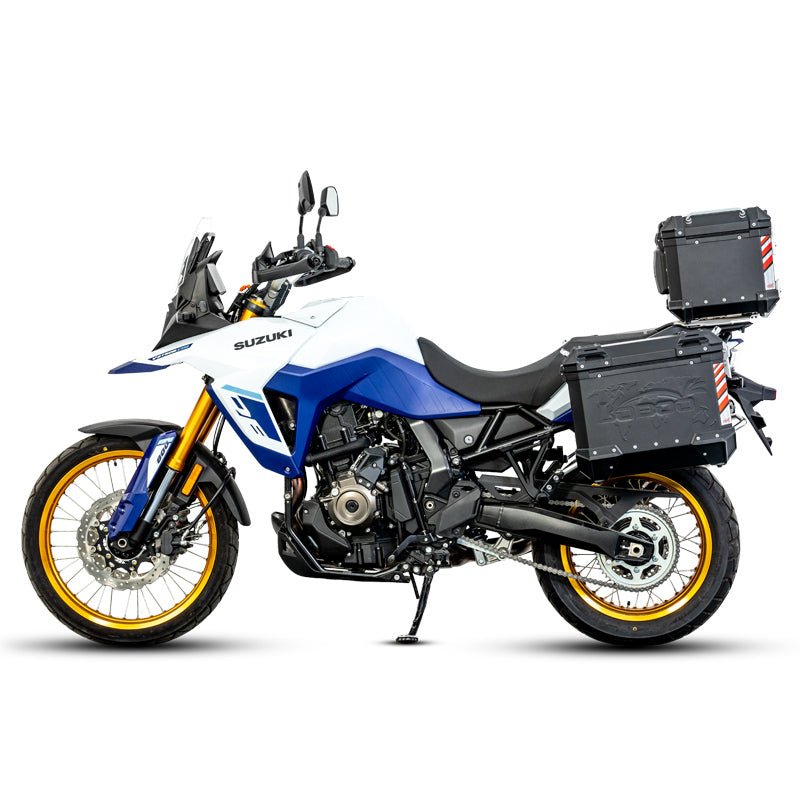

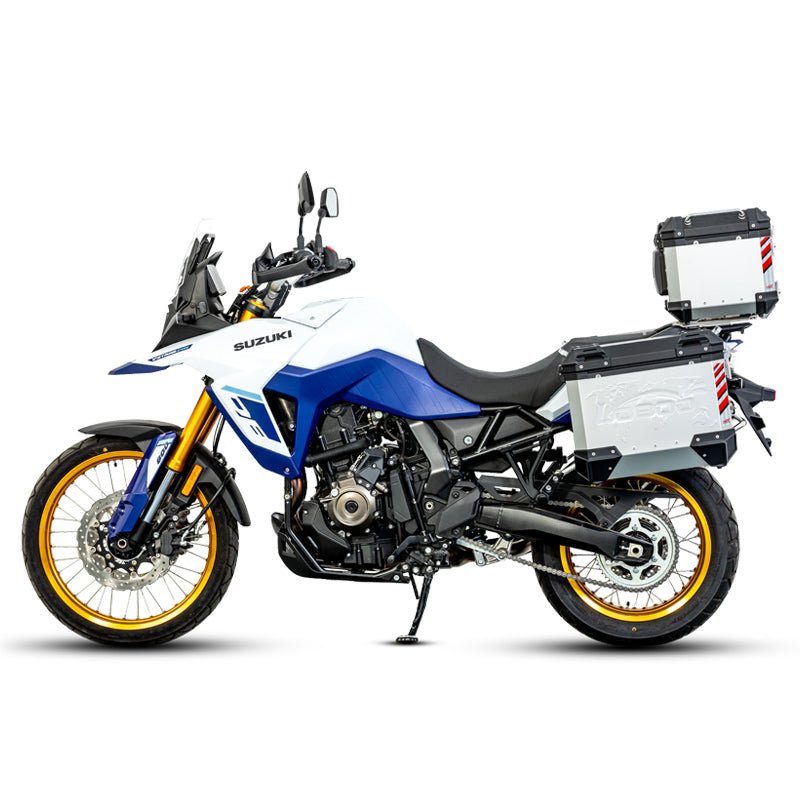

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER argento sui telai JP421B

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER neri sui telai JP421B

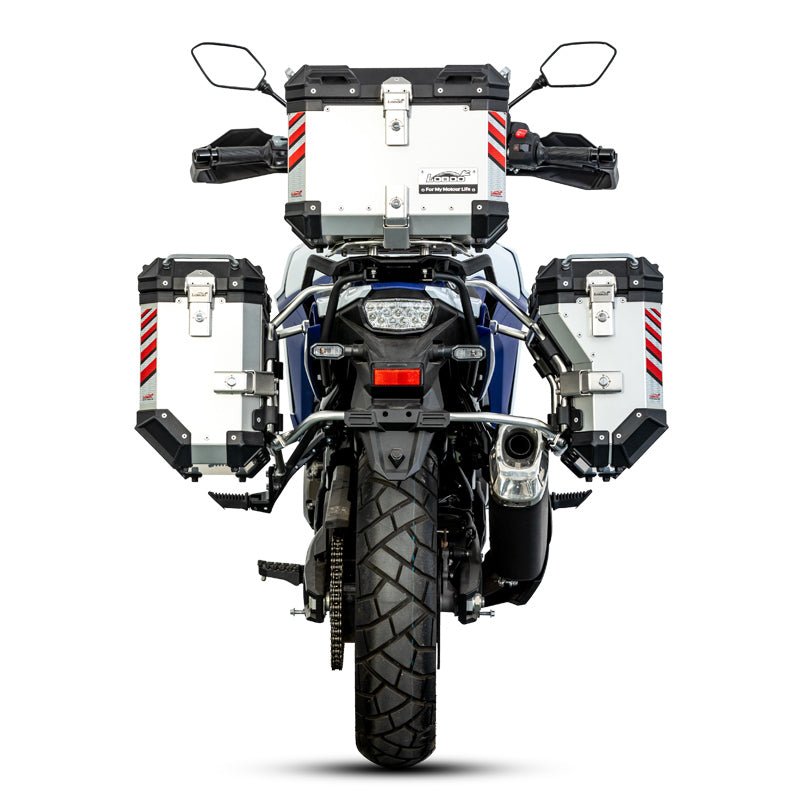

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER argento sui telai JP421B

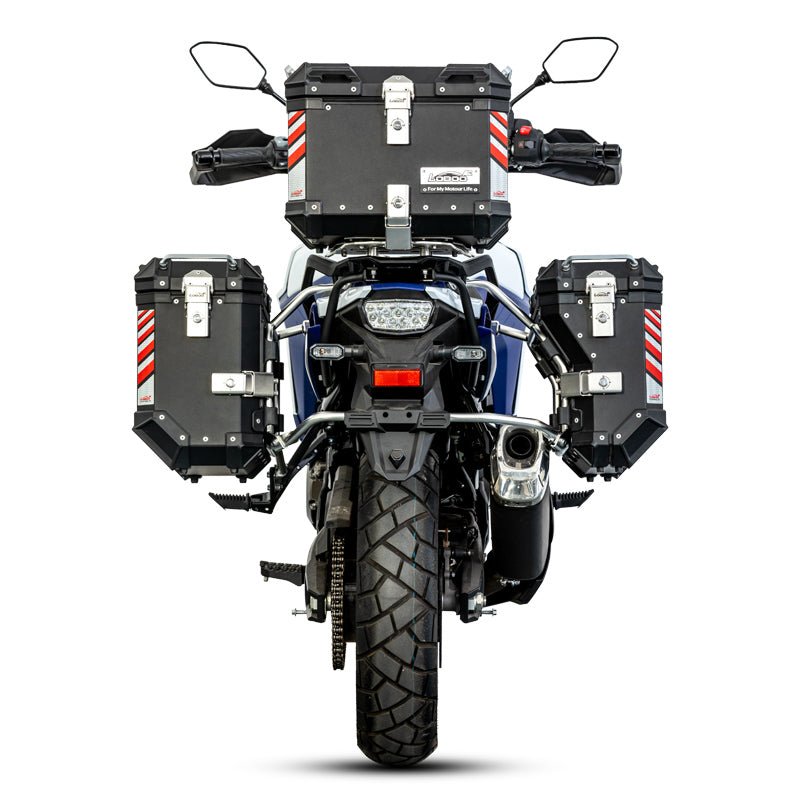

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER nere sui telai JP421B

-10%Consegna in 2-3 giorni lavorativi

35 + 30 L Aluminium

V-Strom 800DE Moto

20 N·m Paire de vis du kit

5 Étapes

LOBOO ✓ Prodotto originaleCod. JP421B

Supports latéraux de valises pour Suzuki V-Strom 800DE à partir de 2024 | PIKE TRACKER et CONQUEROR

€323,60 ~~€359,02~~Risparmi €35,42

Paga in 3 rate da €107,86 senza interessi

Va bene per la tua moto?

Progettato per: V-Strom 800DE.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La coppia di telai su cui agganciare valigie PIKE TRACKER o CONQUEROR 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Suzuki V-Strom 800DE.

Dedicati alla V-Strom 800DE dal 2024

LOBOO li dichiara per la Suzuki V-Strom 800DE (2024- ).

Quattro tipi di bagaglio sullo stesso telaio

le PIKE TRACKER o le CONQUEROR in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.

La destra scavalca lo scarico

con PIKE TRACKER e CONQUEROR la coppia è 35 + 30 litri, con la valigia destra sagomata sul terminale.

Una traversa che li collega

i due telai sono uniti dietro da una traversa, fissata con viti M8 × 20 e rondelle.

Si completano con la piastra JP421W

aggiungendo il bauletto arrivi al sistema a tre valigie.

Dal produttore LOBOO

Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
Denominazione ufficiale: Side Case Rack — PIKE TRACKER & CONQUEROR
Codice modello: JP421B
EAN: 6973227073390
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Paire de supports latéraux pour valises pour la Suzuki V-Strom 800DE à partir de 2024, comme l'indique LOBOO. Il s'agit de la structure sur laquelle se fixent les valises latérales : les valises ne sont pas incluses.

LOBOO l'appelle Side Case Rack, référence JP421B, et la destine aux valises des séries PIKE TRACKER et CONQUEROR. Avec les deux séries, la paire est prévue pour 35 litres à gauche et 30 litres à droite : le support droit est profilé pour contourner l'échappement.

Ce que vous pouvez monter sur ces supports

Valises en aluminium PIKE TRACKER P35L + P30R, en noir mat ou argent brillant : 498 × 268 × 408 mm et 6 kg à gauche, 498 × 244/208 × 408 mm et 5,6 kg à droite. Les dimensions et l'équipement complets sont indiqués sur la page des valises en aluminium PIKE TRACKER.
Valises en aluminium CONQUEROR C35L + C30R, en noir ou argent : 5,7 kg à gauche et 5,28 kg à droite. Vous les trouverez sur la page des valises CONQUEROR pour Suzuki V-Strom 800DE.
Sacs semi-rigides WANDERER : vous les trouverez sur la page des valises semi-rigides WANDERER.
Valises gonflables ALPS de 23 et 30 litres, avec supports et antivol à clé : vous les trouverez sur la page des valises latérales gonflables ALPS.

Les valises en aluminium LOBOO se montent uniquement sur des supports LOBOO, et ces supports ne sont pas compatibles avec les valises rigides d'autres fabricants.

Contenu de la boîte

Le manuel liste 8 éléments : support gauche, support droit, traverse de liaison, 2 vis M8 × 20, 4 vis M8 × 25, 10 rondelles M8, 4 écrous autobloquants M8 et un frein-filet.

Comment les monter

Cinq étapes : lors de la première, retirez les vis d'origine indiquées par le manuel dans la zone arrière ; montez ensuite les supports gauche et droit, remettez les vis d'origine et fixez enfin la traverse à l'arrière. Aucun perçage n'est nécessaire.

Les vis du kit doivent être serrées à 20 N·m, avec le frein-filet inclus. Les vis d'origine Suzuki remontées doivent être serrées à 22 N·m : il s'agit de deux valeurs différentes, que le manuel distingue. LOBOO demande de ne pas serrer complètement avant d'avoir terminé les réglages.

Top case et kit complet

Pour le top case, il faut la platine de top case JP421W, vendue séparément. Si vous souhaitez commander les supports et les valises CONQUEROR en une seule fois, vous les trouverez sur la page des valises CONQUEROR pour Suzuki V-Strom 800DE.

Pour les supports du système PIKE TRACKER, LOBOO indique de l'acier inoxydable et un alliage d'aluminium, sans préciser quelle partie est fabriquée dans quel matériau. Le poids et la charge maximale des supports ne sont pas indiqués.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Valigie, piastra top case e bauletto sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421B · Suzuki V-Strom 800DE depuis 2024 · valises 35 + 30 L · 20 et 22 N·m

Comment cela fonctionne-t-il, en détail ?

Compatibilité, valises compatibles, liste détaillée et montage, point par point.

Top-case seul, ensemble latéral ou trois valises

Pour la V-Strom 800DE, LOBOO propose trois ensembles : le top-case avec son porte-bagages, la paire de valises latérales avec leurs supports, ou les trois valises avec leurs supports et le porte-bagages.

Cette fiche présente l'élément de base de l'ensemble latéral : les supports JP421B.

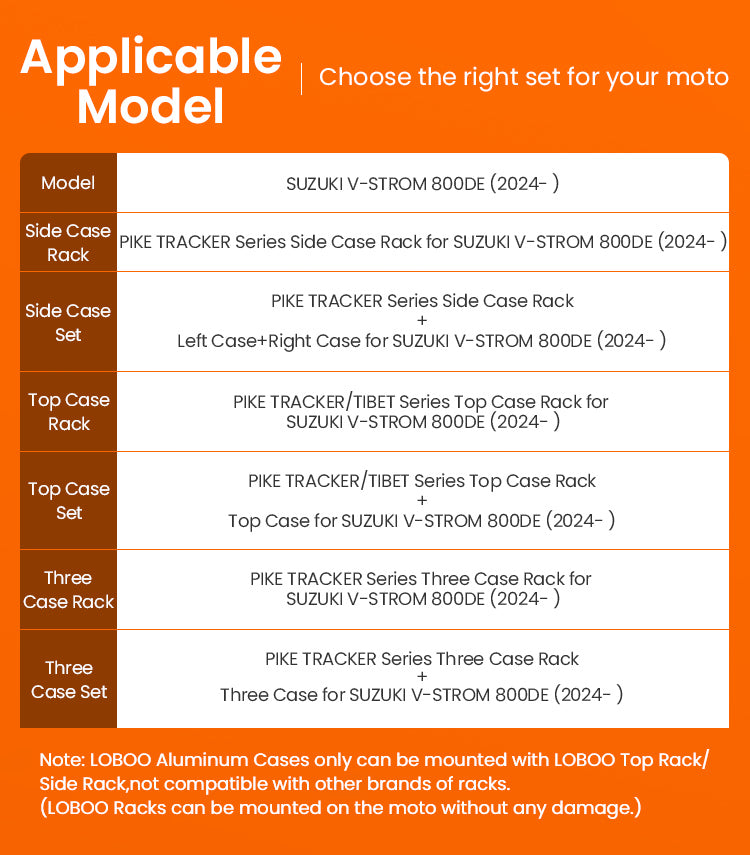

Pour la V-Strom 800DE à partir de 2024, uniquement sur les cadres LOBOO

Dans le tableau LOBOO, les cadres latéraux sont indiqués pour la Suzuki V-Strom 800DE à partir de 2024.

Note du fabricant : les valises en aluminium LOBOO se montent uniquement sur les cadres et porte-bagages LOBOO, et les cadres se montent sans endommager la moto.

Attache à neuf points avec les CONQUEROR

Avec les valises CONQUEROR, la fixation entre la valise et le cadre s'effectue en neuf points, avec un déverrouillage rapide. LOBOO affirme que la valise reste stable et sans vibrations, même après une utilisation prolongée.

Le système est protégé par un brevet de modèle d'utilité, ZL 2017 2 0624675.2.

Matériaux déclarés par LOBOO

Dans la fiche produit du système PIKE TRACKER LOBOO, il est indiqué que les cadres sont en acier inoxydable et en alliage d’aluminium, sans préciser quelle partie est fabriquée dans quel matériau.

Les valises sont en alliage d’aluminium, en noir ou en argent.

Quelle place prennent les PIKE TRACKER ?

La P35L mesure 498 × 268 × 408 mm hors tout et pèse 6 kg. La P30R pèse 5,6 kg et sa profondeur hors tout est de 244 mm en haut et de 208 mm en bas, afin de laisser de l’espace pour l’évacuation.

Il s’agit de dimensions relevées manuellement, avec une tolérance déclarée par LOBOO.

Combien pèsent les CONQUEROR

La C35L pèse 5,7 kg et la C30R 5,28 kg : toutes deux mesurent 488 mm de long et 397 mm de haut. La C30R mesure 243 mm de profondeur en haut et 207 mm en bas, afin de contourner l'échappement.

Ici aussi, LOBOO précise que les mesures manuelles peuvent légèrement varier.

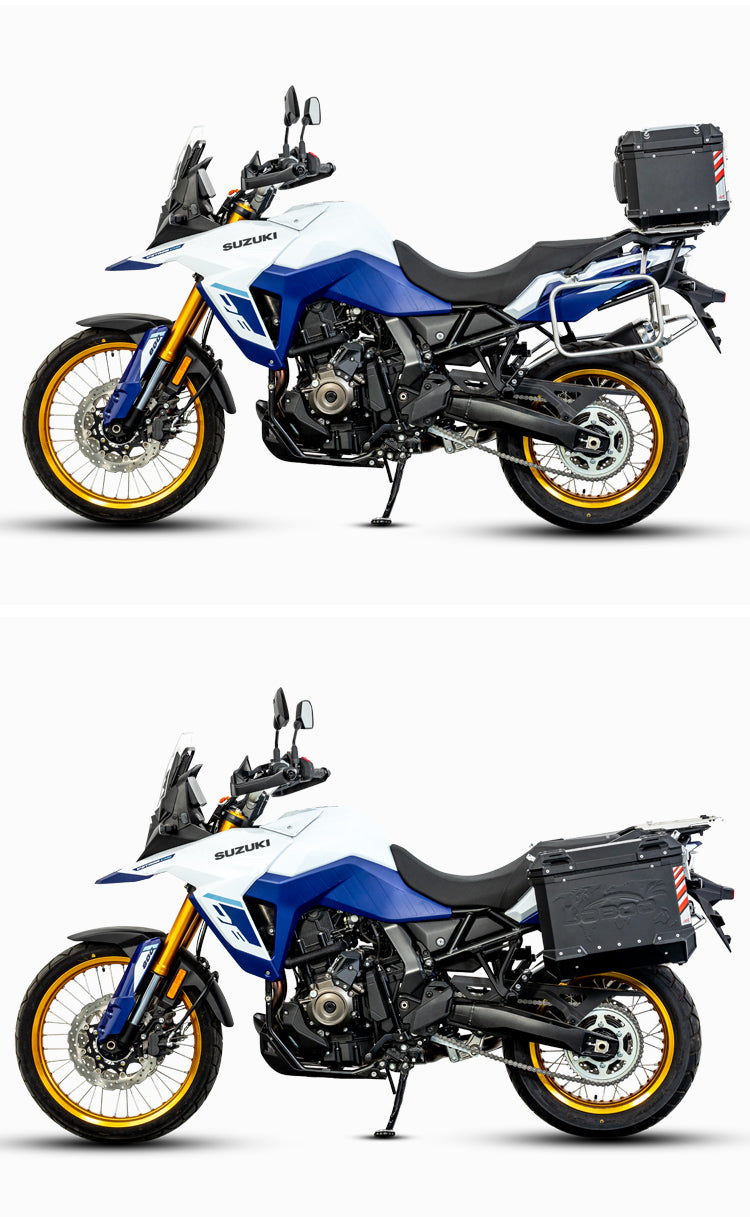

La V-Strom 800DE équipée

Les photos officielles de LOBOO montrent la V-Strom 800DE équipée de valises PIKE TRACKER noires et argentées sur les supports JP421B.

Le top case visible sur les photos est vendu séparément : il nécessite la platine de top case JP421W.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produit

Code

JP421B Cadre latéral pour valises

Dénomination LOBOO

Support de valises latérales Série PIKE TRACKER & CONQUEROR

EAN

6973227073390

Contenu

2 châssis et traverse Avec visserie, écrous autobloquants et frein-filet ; valises exclues

Compatibilité

Moto

Suzuki V-Strom 800DE Depuis 2024, déclarée par LOBOO

Versions non déclarées

V-Strom 800 et 800RE Non nommées par le fabricant pour ce code

Valises compatibles

Suivi des brochets

P35L + P30R Aluminium, noir mat ou argent brillant

CONQUÉRANT

C35L + C30R Aluminium, noir ou argenté

Semi-rigide

VAGABOND

Structures gonflables

ALPS 23 + 30 L Avec supports et antivol à clé

Encombrement max. P35L

498 × 268 × 408 mm L × P × H avec accessoires, 6 kg

Encombrement max. P30R

498 × 244/208 × 408 mm Profondeur en haut et en bas, 5,6 kg

Structure

Matériau

Acier inoxydable / alliage d’aluminium Déclaré par LOBOO pour les châssis du système, sans ventilation par pièce

Poids

Non déclaré par le fabricant

Charge maximale

Non déclaré par le fabricant Pour les valises CONQUEROR, LOBOO recommande un maximum de 10 kg par valise.

Montage

Paire de vis du kit

20 N·m 2 M8 × 20 et 4 M8 × 25

Paire de vis d’origine

22 N·m Vitres Suzuki retirées et remontées

Rondelles et écrous

10 rondelles M8 · 4 écrous autobloquants M8

Frein-filet

Même À appliquer avant le serrage

Étapes

5 1 de démontage, 4 d’installation, sans perçage

Dati dal manuale LOBOO JP421B, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.

Manuale d'uso JP421BDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Istruzioni complete e note di sicurezza

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Manuale di montaggio JP421B: distinta delle parti, vista d'installazione, cinque passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
Catalogo LOBOO PIKE TRACKER per Suzuki V-Strom 800DE: set acquistabili, modelli compatibili, materiali, misure e pesi delle valigie.
Omologazioni: il produttore non dichiara omologazioni per i telai laterali.
Carico: per le valigie CONQUEROR il manuale d'uso raccomanda di non superare 10 kg per valigia laterale; per i telai LOBOO non dichiara un carico massimo.
Codice della Strada: il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti consentiti.

Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole valigie laterali LOBOO: in alluminio, semirigide o gonfiabili.
Chi compra il sistema a tappe: prima i telai, poi le valigie o il bauletto, senza rifare la struttura.
Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.
Non adatto a chi vuole usare valigie rigide di altre marche: il sistema LOBOO è chiuso.

Per moto Suzuki

Suzuki

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421B e tabella dei modelli compatibili).
Non dichiarata: V-Strom 800, 800RE e le altre V-Strom: non nominate dal produttore per questo codice.
Valigie compatibili: PIKE TRACKER P35L + P30R e CONQUEROR C35L + C30R (nero o argento); borse semirigide WANDERER; valigie gonfiabili ALPS 23 + 30 L.
Non compatibili: valigie rigide di altre marche. Le valigie in alluminio LOBOO si montano solo su telai LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Sur quelles Suzuki les cadres JP421B se montent-ils ?

LOBOO le déclare compatible avec la Suzuki V-Strom 800DE à partir de 2024. La V-Strom 800, la 800RE et les autres V-Strom ne sont pas désignées pour ce code : écrivez-nous le modèle et l'année avant de commander.

Les bagages sont-ils inclus ?

Non. Dans l’emballage se trouvent les supports, la traverse et la visserie. Les valises s’achètent séparément, ou avec les supports sur la page des valises CONQUEROR pour Suzuki V-Strom 800DE.

Quelles valises en aluminium puis-je monter ?

Le manuel indique les séries PIKE TRACKER et CONQUEROR. Avec les PIKE TRACKER, la paire est P35L + P30R ; avec les CONQUEROR, elle est C35L + C30R : dans les deux cas, 35 litres à gauche et 30 à droite, en noir ou argent.

Pourquoi la valise de droite est-elle plus petite ?

Parce que l’échappement se trouve à droite. La valise droite est profilée pour le contourner : la P30R mesure 244 mm de profondeur en haut et 208 mm en bas, tandis que la C30R mesure 243 et 207 mm. C’est pourquoi elle contient 30 litres, contre 35 pour la valise gauche.

Puis-je monter des sacoches souples à la place des valises en aluminium ?

Oui : les sacs semi-rigides WANDERER et les sacoches gonflables ALPS de 23 et 30 litres se montent sur les mêmes cadres. Vous les trouverez sur leurs pages produit respectives.

Que contient l’emballage ?

Huit pièces : cadre gauche, cadre droit, traverse de liaison, 2 vis M8 × 20, 4 vis M8 × 25, 10 rondelles M8, 4 écrous autobloquants M8 et un frein-filet. Plus le manuel.
