Quel couple de serrage faut-il ?

20 N·m sur toutes les vis M8, avec le frein-filet inclus. Serrez à fond uniquement après avoir présenté toutes les pièces et terminé les réglages.

En quatre étapes : lors des deux premières, libérez les points de fixation des deux côtés de la queue de carénage, puis montez le cadre gauche et enfin le droit. Si vous n’avez pas d’expérience, confiez l’opération à un atelier.

À quoi servent les parties marquées L et R ?

Les supports 4, 5, 12 et 13 existent en version gauche et droite et ne sont pas interchangeables. Vérifiez le marquage avant de les monter : c'est l'erreur la plus facile à commettre avec ce kit.

Faut-il percer la moto ?

Non. Les cadres se fixent aux points prévus sur la coque arrière, après avoir retiré les composants d’origine indiqués dans le manuel.

De quel matériau sont-ils faits et combien pèsent-ils ?

Pour les cadres du système PIKE TRACKER LOBOO, l'acier inoxydable et l'alliage d'aluminium sont indiqués, sans préciser quelle partie est fabriquée dans quel matériau. Le poids des cadres n'est pas indiqué.

Quelle charge peuvent-ils supporter ?

LOBOO ne déclare pas de charge maximale pour les cadres. La limite à respecter est la charge maximale totale indiquée par Yamaha pour la moto, qui comprend le pilote, le passager et les bagages.

Puis-je utiliser des valises d'autres marques ?

Valises rigides d'autres marques : non. LOBOO précise que ses valises en aluminium se montent uniquement sur des cadres LOBOO. En plus des PIKE TRACKER, vous pouvez monter les valises semi-rigides WANDERER et les valises gonflables ALPS.

Ces supports suffisent-ils pour monter le top-case ?

Non. Le top-case se monte sur la platine pour top-case JP871W, vendue séparément. Les supports et la platine forment ensemble le système à trois valises.

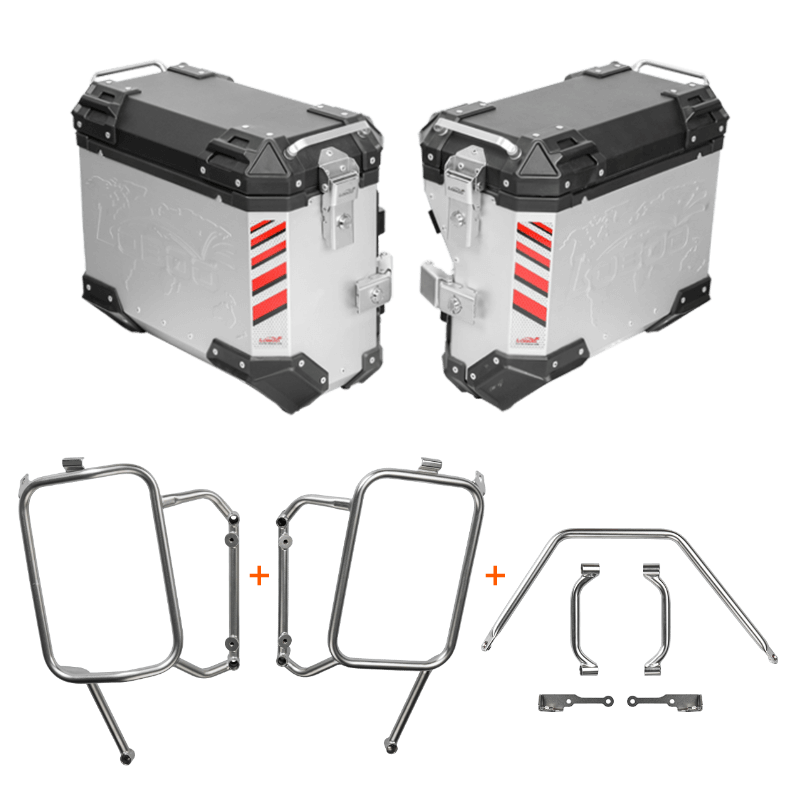

Valises latérales YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.com

Yamaha Ténéré 700 di tre quarti anteriore con valigie e bauletto LOBOO PIKE TRACKER neri sui telai JP871B

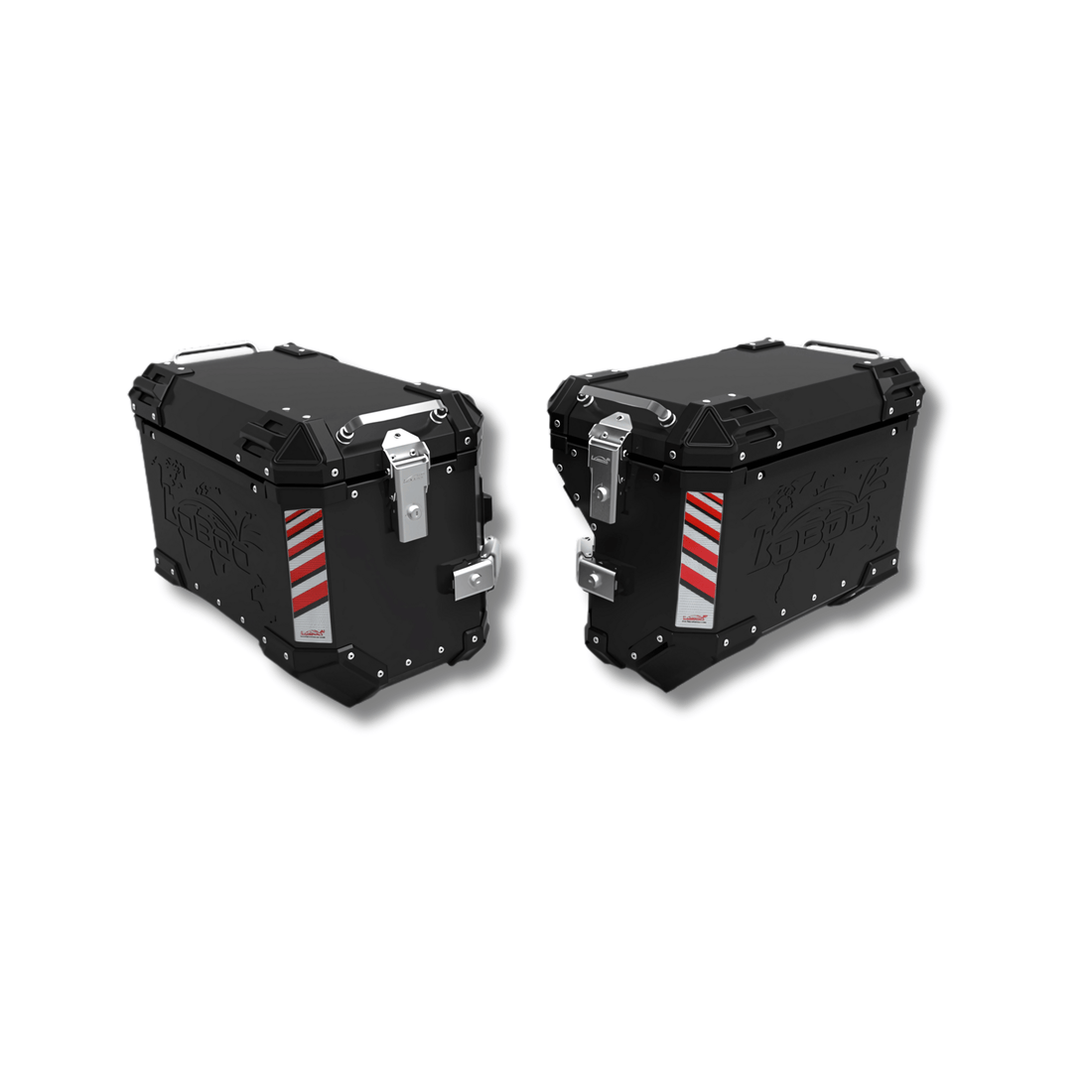

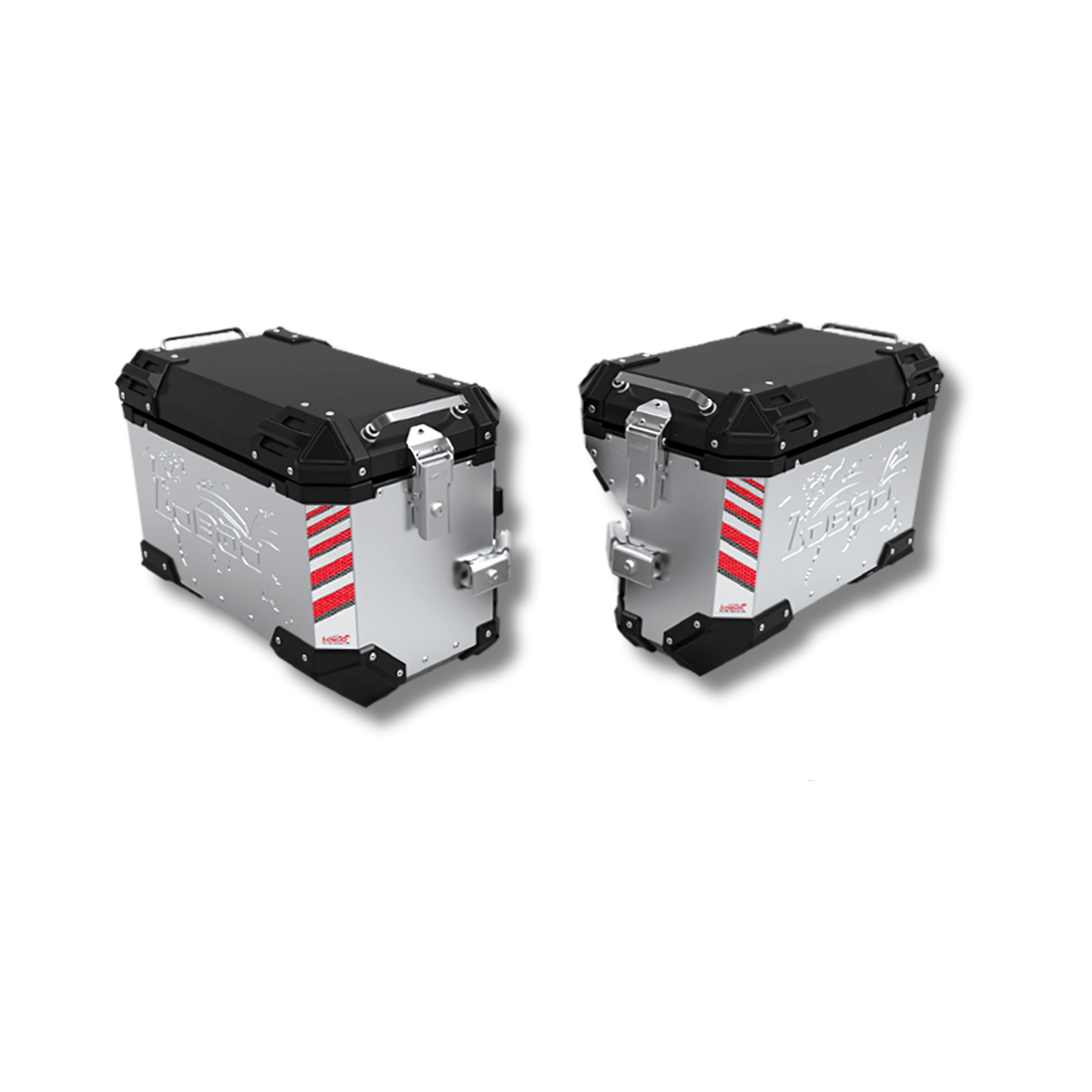

Valises en aluminium LOBOO PIKE TRACKER - Endurrad.com

-10%Consegna in 2-3 giorni lavorativi

35 + 30 L Aluminium

Ténéré 700 Moto

20 N·m Couple de serrage

4 Étapes

LOBOO ✓ Prodotto originaleCod. JP871B

Supports latéraux de valises pour Yamaha Ténéré 700 à partir de 2022 | PIKE TRACKER

€407,21 ~~€452,46~~Risparmi €45,25

Paga in 3 rate da €135,73 senza interessi

Va bene per la tua moto?

Progettato per: Ténéré 700, Ténéré 700 Rally, Ténéré 700 World Raid.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La coppia di telai su cui agganciare valigie PIKE TRACKER 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Yamaha Ténéré 700.

Dedicati alla Ténéré 700 dal 2022

LOBOO li dichiara per la Yamaha Ténéré 700 (2022- ).

Tre tipi di bagaglio sullo stesso telaio

le PIKE TRACKER in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.

La destra scavalca lo scarico

con le PIKE TRACKER la coppia è 35 + 30 litri, con l'incavo dal lato del terminale.

Una sola coppia di serraggio

tutte le viti M8 a 20 N·m, frenafiletti incluso.

Si completano con la piastra JP871W

aggiungendo il bauletto arrivi al sistema a tre valigie.

Dal produttore LOBOO

Produttore: LOBOO
Denominazione ufficiale: Side Case Rack — PIKE TRACKER & CONQUEROR
Codice modello: JP871B
Numero articolo LOBOO: 10.6.01871.002.01
EAN: 6973227078944
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Paire de supports latéraux pour valises pour la Yamaha Ténéré 700 à partir de 2022, comme indiqué par LOBOO. Il s'agit de la structure sur laquelle s'accrochent les valises latérales : les valises ne sont pas incluses.

LOBOO l'appelle Side Case Rack, code JP871B, et l'indique pour les valises des séries PIKE TRACKER et CONQUEROR. Avec les PIKE TRACKER, la paire offre 35 litres à gauche et 30 litres à droite : le côté droit présente un renfoncement qui contourne l'échappement.

Ce que vous pouvez monter sur ces supports

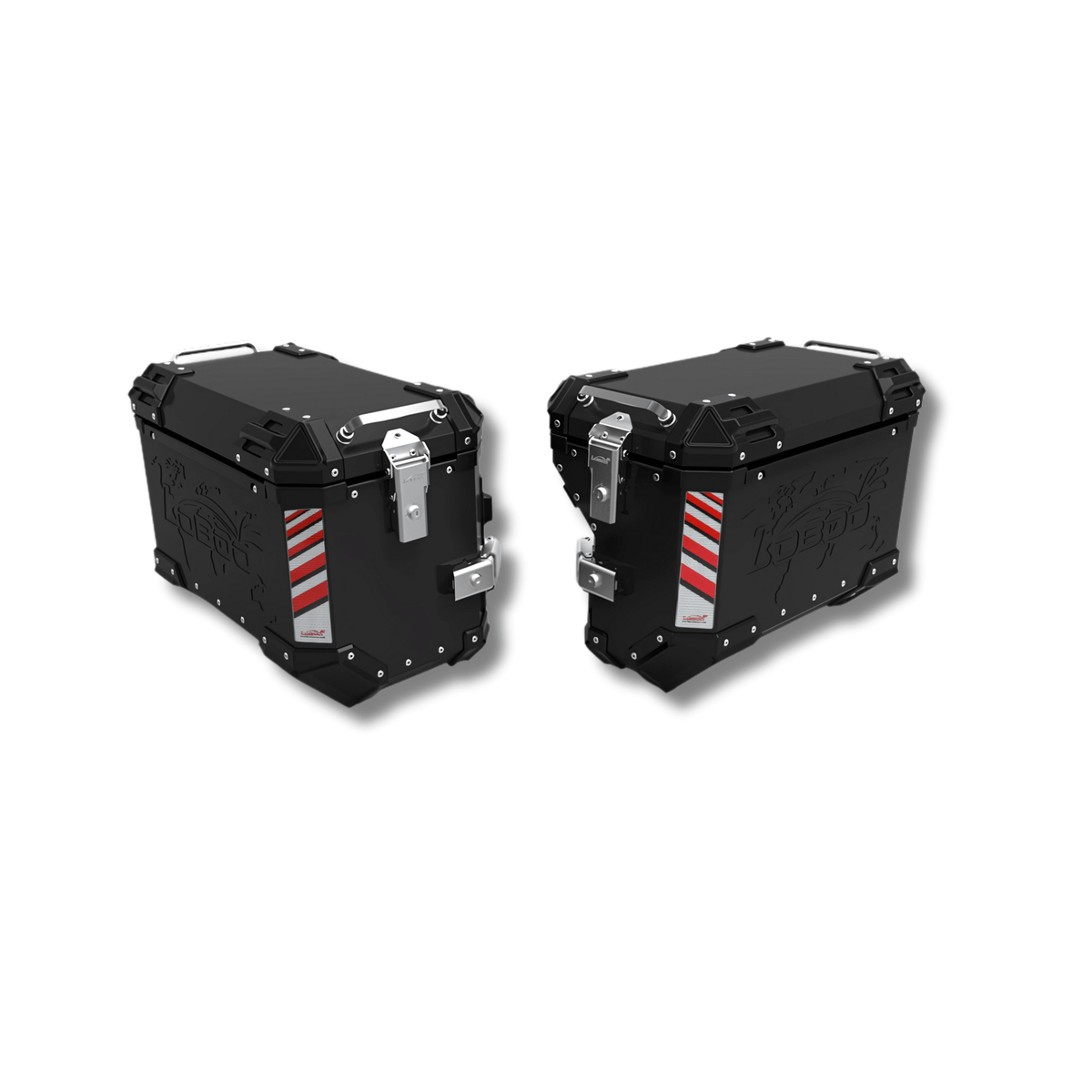

Valises en aluminium PIKE TRACKER P35L + P30R, en noir mat ou argent brillant : 498 × 268 × 408 mm et 6 kg pour la gauche, 498 × 244/208 × 408 mm et 5,6 kg pour la droite. Les dimensions et l'équipement complets sont indiqués sur la page des valises en aluminium PIKE TRACKER.
Sacs semi-rigides WANDERER : LOBOO les associe aux supports latéraux PIKE TRACKER avec tube de 18 mm. Vous les trouverez sur la page des valises semi-rigides WANDERER.
Valises gonflables ALPS de 23 et 30 litres, avec supports et antivol à clé : vous les trouverez sur la page des valises latérales gonflables ALPS.

Les valises en aluminium LOBOO se montent uniquement sur des supports LOBOO, et ces supports ne sont pas compatibles avec les valises rigides d'autres fabricants.

Contenu de la boîte

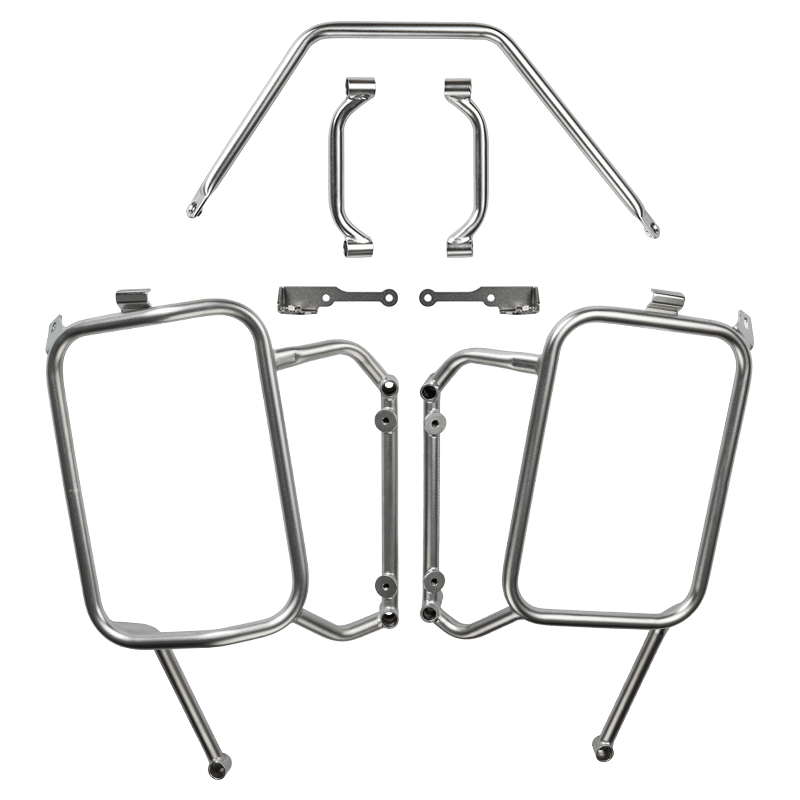

Le manuel répertorie 14 éléments : support gauche et droit, traverse, quatre paires de fixations marquées gauche et droite (4, 5, 12 et 13), 4 vis M8 × 30, 2 vis M8 × 20, 6 vis M8 × 25, 8 rondelles M8, 4 bouchons de 15 mm, 6 bouchons Ø 20 avec logo et du frein-filet.

Montage

Quatre étapes : lors des deux premières, les points de fixation sont dégagés des deux côtés de la partie arrière, en retirant les composants d'origine indiqués dans le manuel ; lors de la troisième, le support gauche est monté, puis le droit lors de la quatrième. Aucun perçage n'est nécessaire.

Toutes les vis M8 doivent être serrées à 20 N·m, avec le frein-filet inclus. Vérifiez le marquage L et R des fixations avant de les monter : les paires ne sont pas interchangeables d'un côté à l'autre. LOBOO demande de ne pas serrer complètement tant que les réglages ne sont pas terminés.

Top case et kit complet

Pour le top case, il faut la platine de top case JP871W, vendue séparément. Si vous souhaitez commander les supports et les valises en une seule fois, il existe le kit de valises latérales pour Yamaha Ténéré 700.

Pour les supports du système PIKE TRACKER, LOBOO indique de l'acier inoxydable et un alliage d'aluminium, sans préciser quelle partie est fabriquée dans quel matériau. Le poids et la charge maximale des supports ne sont pas indiqués.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Valigie, piastra top case e bauletto sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP871B · Yamaha Ténéré 700 à partir de 2022 · valises 35 + 30 L · 20 N·m

Comment cela fonctionne-t-il, en détail ?

Compatibilité, valises compatibles, liste détaillée et montage, point par point.

Top-case seul, ensemble latéral ou trois valises

Pour la Ténéré 700, LOBOO propose trois ensembles : le top-case avec son porte-bagages, la paire de valises latérales avec leurs supports, ou les trois valises avec le cadre complet.

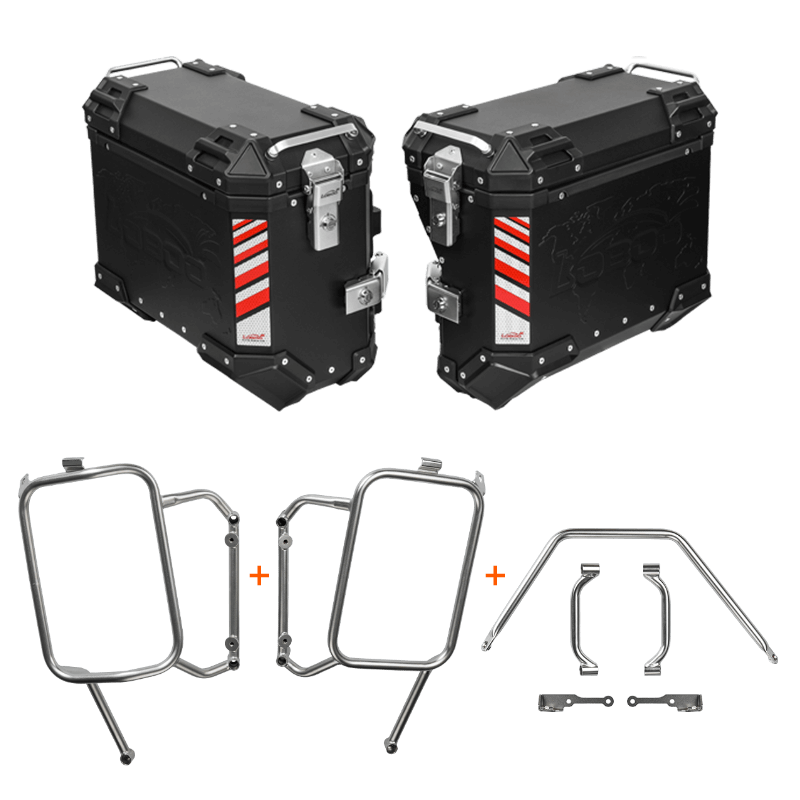

Cette fiche présente la base de l'ensemble latéral : les supports JP871B.

Pour la Ténéré 700 à partir de 2022, uniquement sur les cadres LOBOO

Dans le tableau LOBOO, les cadres latéraux PIKE TRACKER sont indiqués pour la Yamaha Ténéré 700 à partir de 2022.

Remarque du fabricant : les valises en aluminium LOBOO se montent uniquement sur les cadres et porte-bagages LOBOO, et les cadres se montent sans endommager la moto.

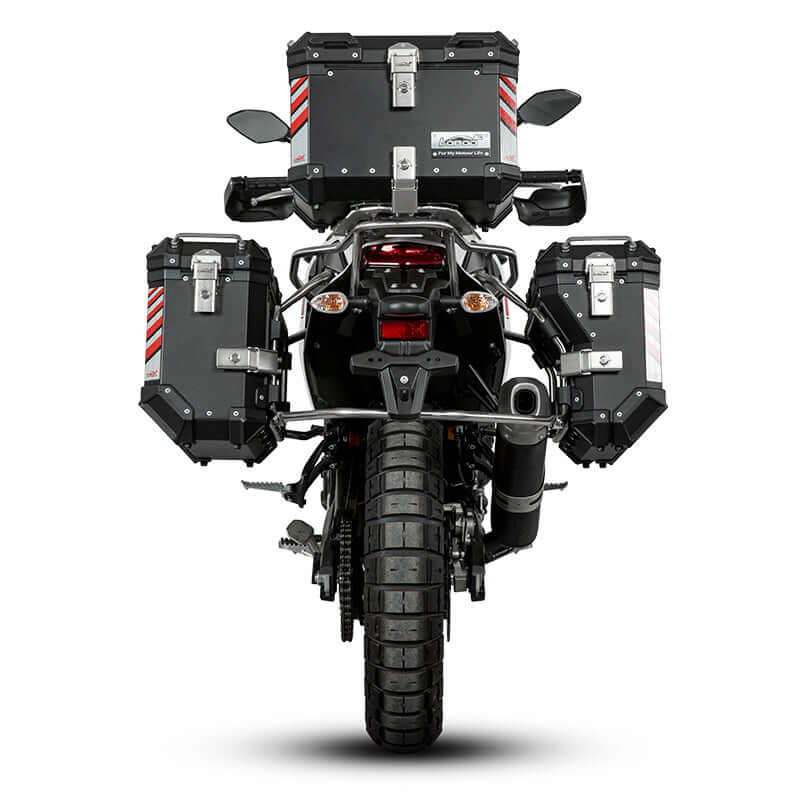

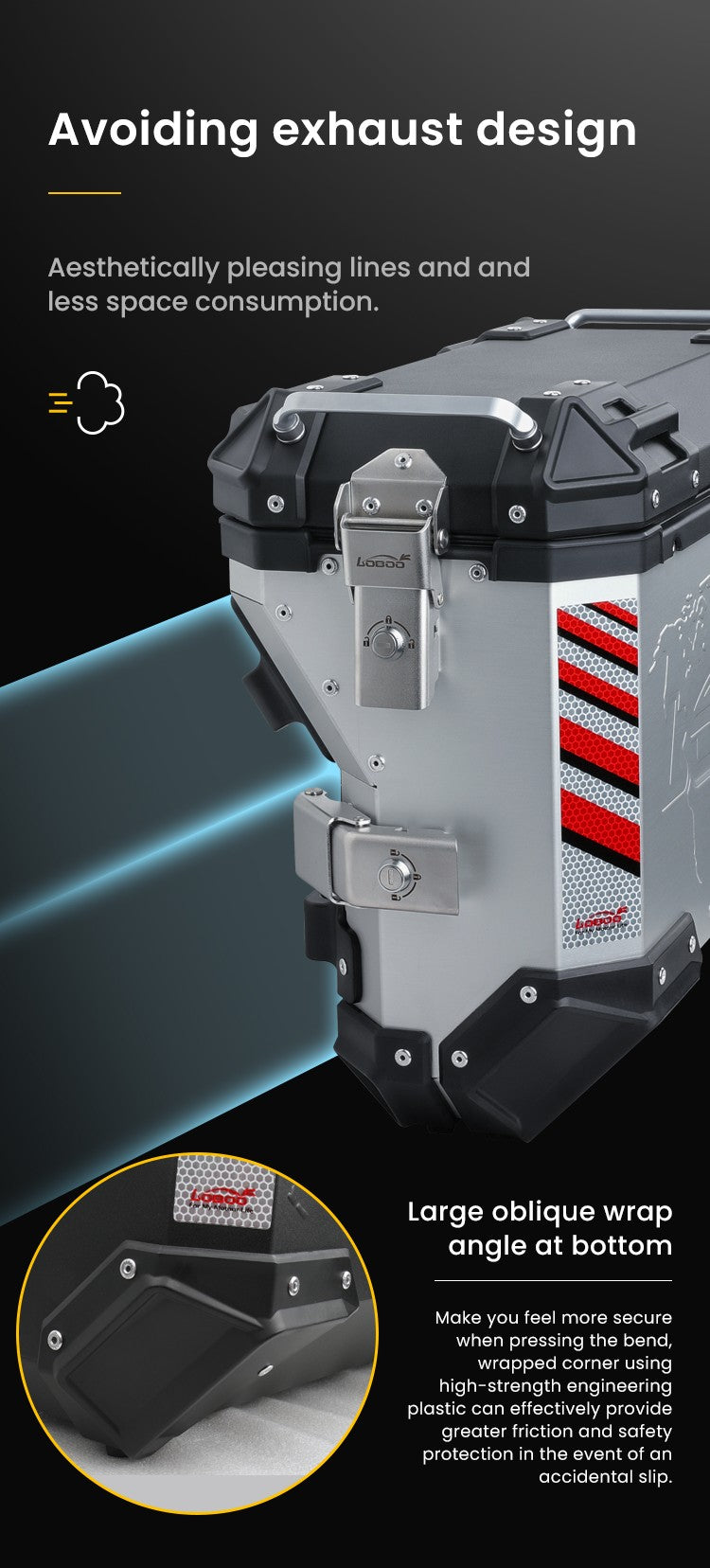

35 à gauche, 30 à droite, à cause de l’évacuation

La valise droite présente un renfoncement qui contourne le terminal d’échappement, avec l’angle inférieur incliné et recouvert de plastique technique. C’est pourquoi elle offre 30 litres à droite et 35 à gauche.

Le bagage le plus volumineux va à gauche.

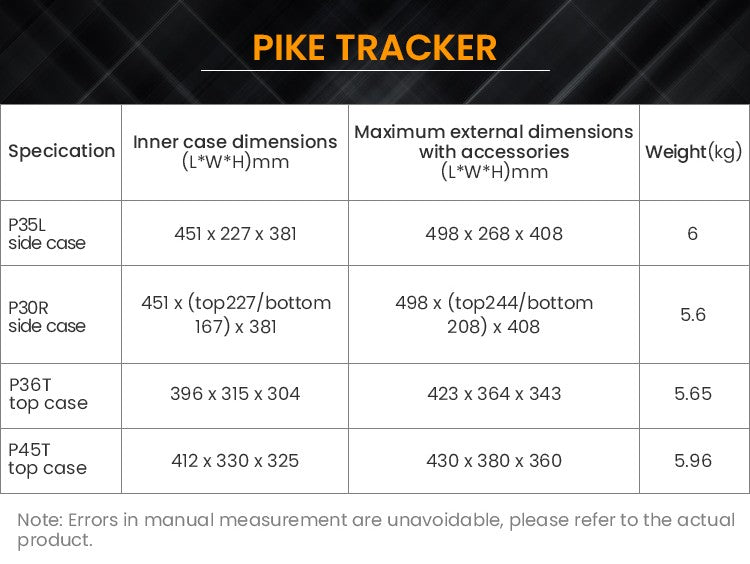

Combien de bagages peuvent-elles contenir ?

La P35L mesure 498 × 268 × 408 mm hors tout et pèse 6 kg. La P30R pèse 5,6 kg et sa profondeur hors tout est de 244 mm en haut et de 208 mm en bas, afin de laisser de l’espace pour l’évacuation.

Il s’agit de dimensions relevées manuellement, avec une tolérance déclarée par LOBOO.

Matériaux déclarés par LOBOO

Dans la fiche produit du système PIKE TRACKER LOBOO, il est indiqué que les cadres sont en acier inoxydable et en alliage d’aluminium, sans préciser quelle partie est fabriquée dans quel matériau.

Les valises sont en alliage d’aluminium, en noir ou en argent.

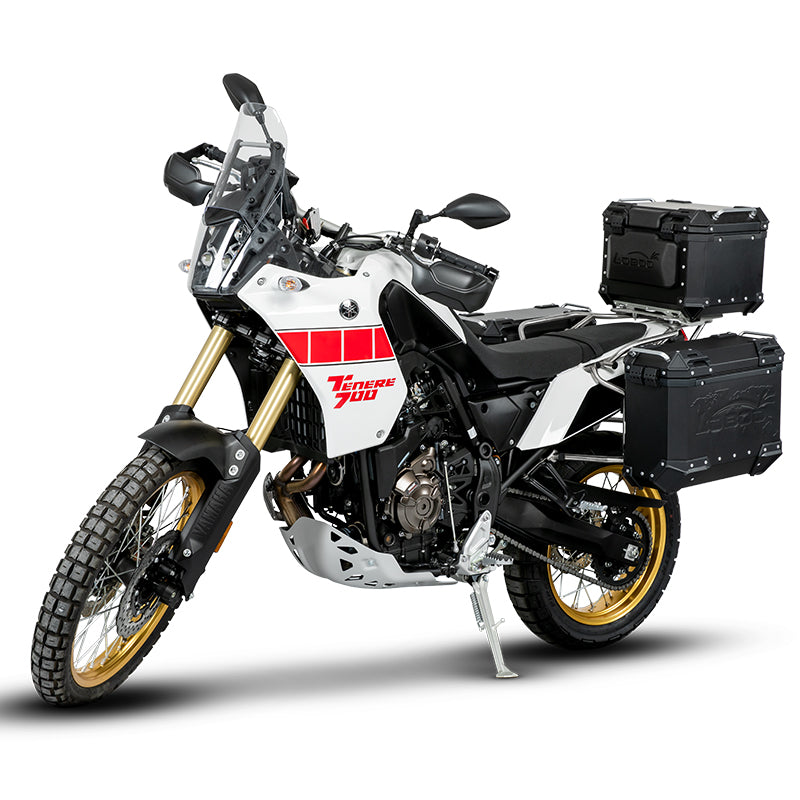

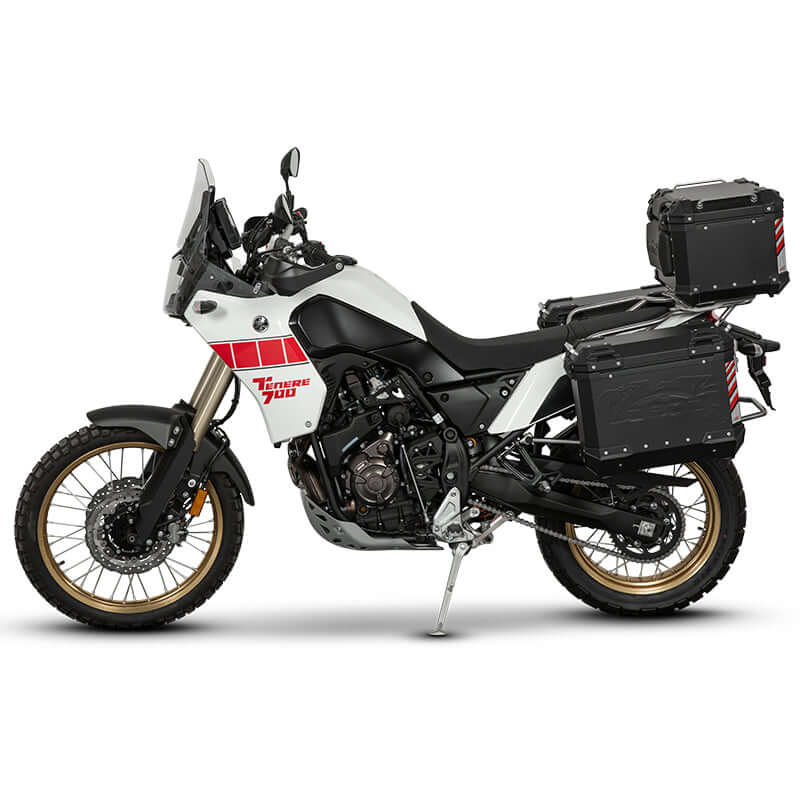

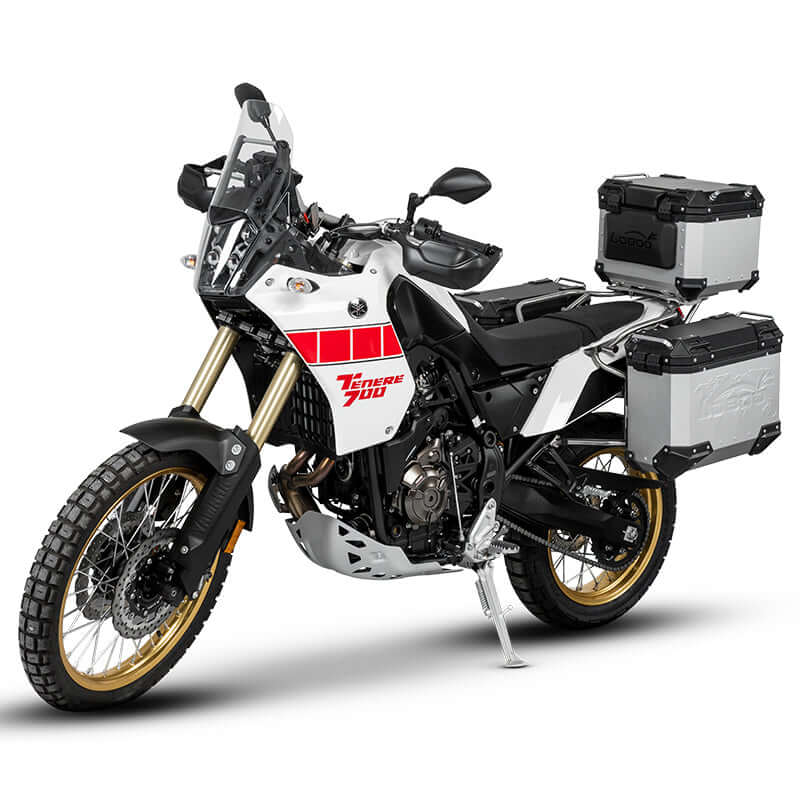

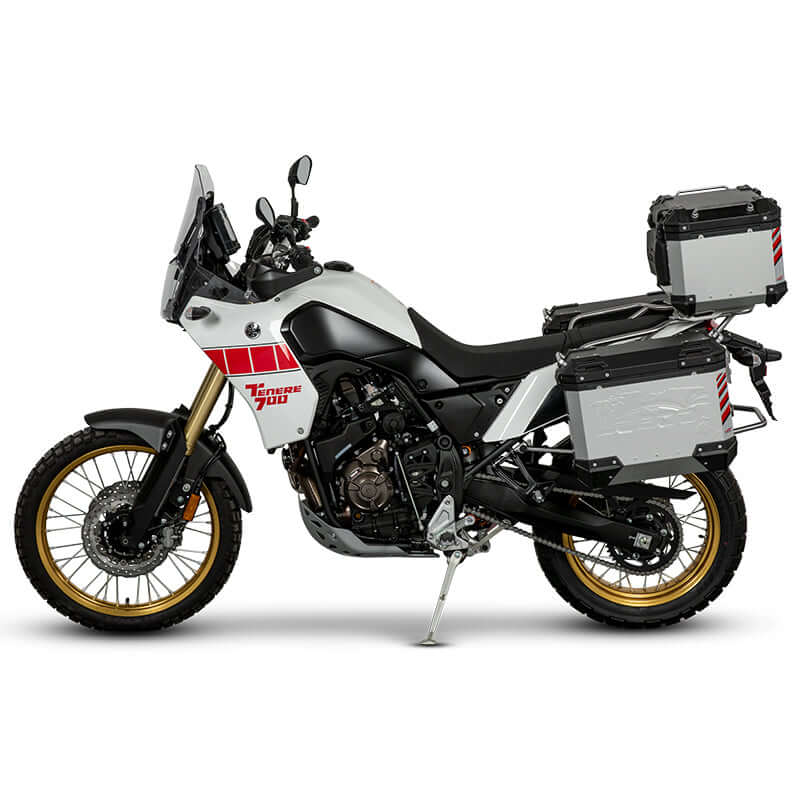

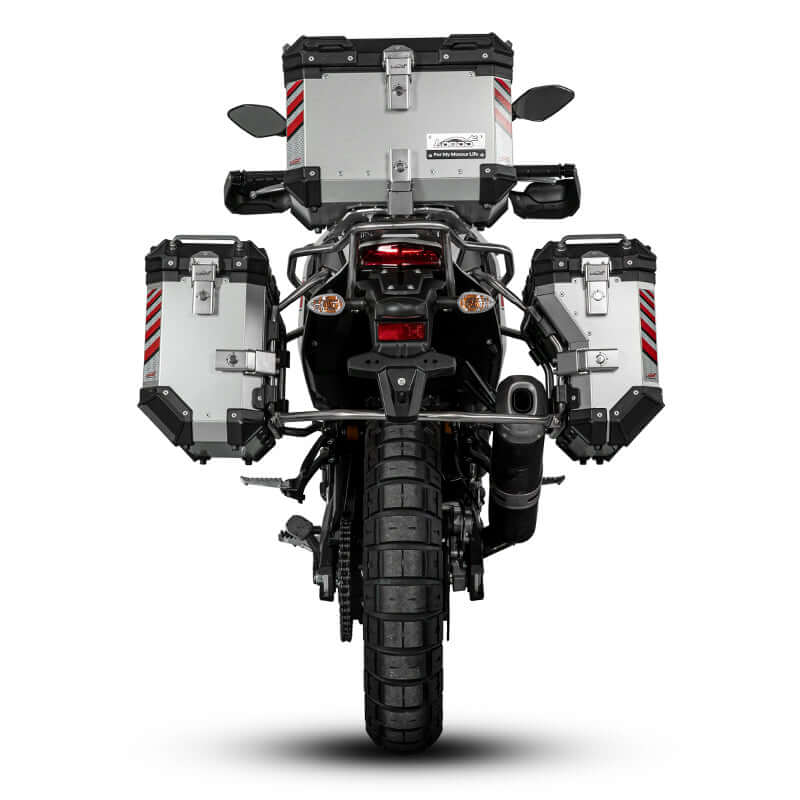

La Ténéré 700 équipée

Les photos officielles de LOBOO montrent la Ténéré 700 avec des valises PIKE TRACKER noires et argentées sur les supports JP871B.

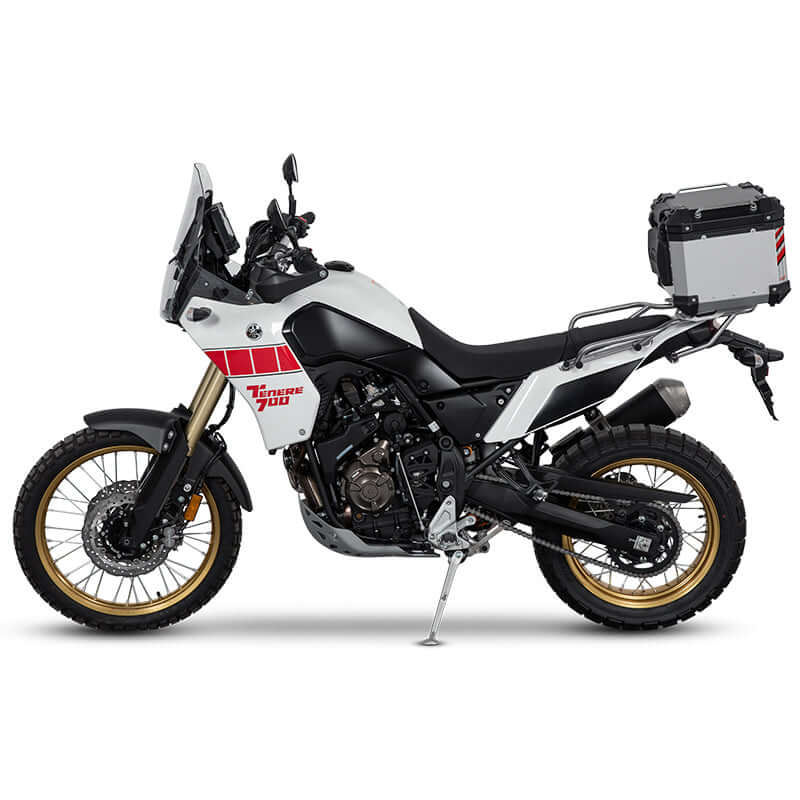

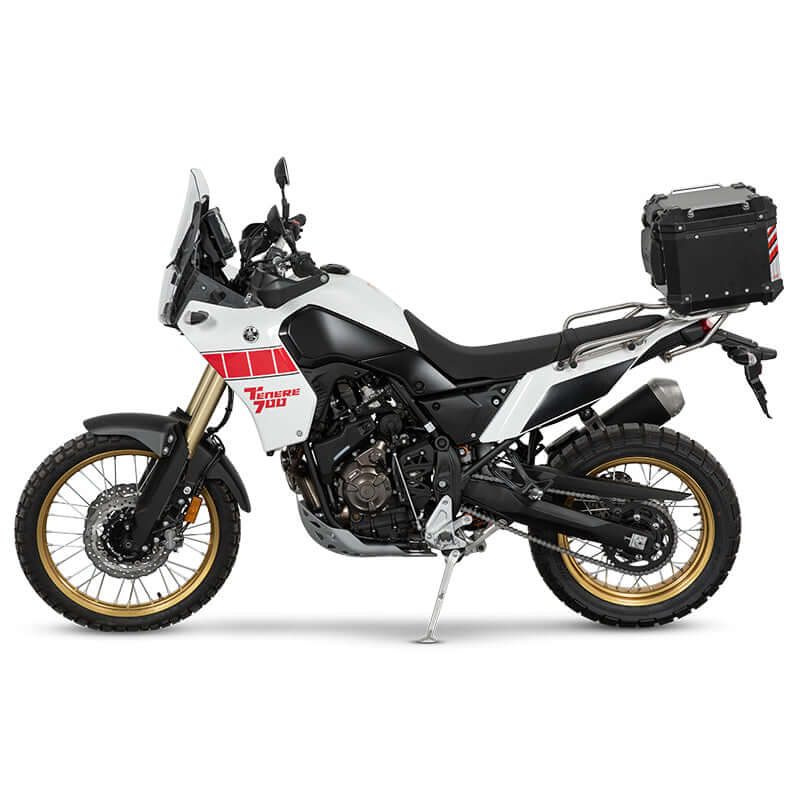

Le top case présenté sur les photos est vendu séparément : il nécessite la platine de top case JP871W.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produit

Code

JP871B Cadre latéral pour valises

Dénomination LOBOO

Support de valises latérales Série PIKE TRACKER & CONQUEROR

Numéro d’article

10.6.01871.002.01 Code officiel LOBOO

EAN

6973227078944

Contenu

2 cadres, traverse, 4 paires de supports Avec visserie, bouchons et frein-filet ; valises exclues

Compatibilité

Moto

Yamaha Ténéré 700 Depuis 2022, déclarée par LOBOO

Versions non déclarées

Rallye, Extreme, Raid mondial Non nommées par le fabricant

Valises compatibles

Aluminium

P35L + P30R PIKE TRACKER, noir mat ou argent brillant

Semi-rigide

VAGABOND Compatibles avec les cadres PIKE TRACKER à tube de 18 mm de LOBOO

Structures gonflables

ALPS 23 + 30 L Avec supports et antivol à clé

Encombrement max. P35L

498 × 268 × 408 mm L × P × H avec accessoires

Encombrement max. P30R

498 × 244/208 × 408 mm Profondeur en haut et en bas

Structure

Diamètre du tube

18 mm Cadres latéraux PIKE TRACKER

Matériau

Acier inoxydable / alliage d’aluminium Déclaré par LOBOO pour les châssis du système, sans ventilation par pièce

Poids

Non déclaré par le fabricant

Charge maximale

Non déclaré par le fabricant Voici la charge maximale de la moto indiquée par Yamaha.

Montage

Couple de serrage

20 N·m Toutes les vis M8

Viti

4 M8 × 30 · 2 M8 × 20 · 6 M8 × 25 Avec 8 rondelles M8

Étagères marquées

4 paires L / R Voies 4, 5, 12 et 13, non interchangeables

Tappi

4 de 15 mm · 6 Ø 20 avec logo

Frein-filet

Même À appliquer avant le serrage

Étapes

4 2 de préparation, 2 d’installation, sans perçage

Dati dal manuale LOBOO JP871B e dal catalogo PIKE TRACKER per la Ténéré 700. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.

Manuale di montaggio dei telai laterali LOBOO JP871B per Yamaha Ténéré 700 dal 2022Documento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Quattro passaggi: 1-2) si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; 3) telaio sinistro con staffe 4-L, 5-L, 12-L e 13-L; 4) telaio destro con le staffe R.
Viti e coppia: 4 M8 × 30, 2 M8 × 20 e 6 M8 × 25, tutte a 20 N·m, con 8 rondelle M8.
Parti marcate: quattro coppie di staffe sinistra/destra (4, 5, 12 e 13) non intercambiabili fra i lati: controlla la marcatura prima di montare.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo durante il montaggio. Presenta tutti i pezzi, completa le regolazioni, poi serra in sequenza.
Dopo il montaggio: ricontrolla periodicamente le viti di fissaggio, come chiede il produttore. Conserva i componenti originali che togli.

Istruzioni complete e note di sicurezza

Quattro passaggi: 1-2) si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; 3) telaio sinistro con staffe 4-L, 5-L, 12-L e 13-L; 4) telaio destro con le staffe R.
Viti e coppia: 4 M8 × 30, 2 M8 × 20 e 6 M8 × 25, tutte a 20 N·m, con 8 rondelle M8.
Parti marcate: quattro coppie di staffe sinistra/destra (4, 5, 12 e 13) non intercambiabili fra i lati: controlla la marcatura prima di montare.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo durante il montaggio. Presenta tutti i pezzi, completa le regolazioni, poi serra in sequenza.
Dopo il montaggio: ricontrolla periodicamente le viti di fissaggio, come chiede il produttore. Conserva i componenti originali che togli.

Manuale di montaggio JP871B: distinta delle parti, vista d'installazione, quattro passaggi e coppia di serraggio. Edizione in 8 lingue, italiano compreso.
Catalogo LOBOO PIKE TRACKER per Yamaha Ténéré 700: set acquistabili, modelli compatibili, misure e pesi delle valigie.
Omologazioni: il produttore non dichiara omologazioni per i telai laterali.
Codice della Strada: il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti consentiti.

Chi ha una Yamaha Ténéré 700 dal 2022 e vuole valigie laterali LOBOO: in alluminio, semirigide o gonfiabili.
Chi compra il sistema a tappe: prima i telai, poi le valigie o il bauletto, senza rifare la struttura.
Chi ha una Ténéré Rally o World Raid: LOBOO non le nomina; scrivici prima di ordinare.
Non adatto a chi vuole usare valigie rigide di altre marche: il sistema LOBOO è chiuso.

Per moto Yamaha

Yamaha

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Yamaha Ténéré 700 dal 2022 (manuale LOBOO JP871B e tabella dei modelli compatibili).
Non dichiarata: Ténéré 700 fino al 2021 e le versioni Rally, Extreme e World Raid: non nominate dal produttore.
Valigie compatibili: PIKE TRACKER P35L + P30R (nero o argento); borse semirigide WANDERER; valigie gonfiabili ALPS 23 + 30 L; serie CONQUEROR, dichiarata dal manuale senza indicare i codici.
Non compatibili: valigie rigide di altre marche. Le valigie in alluminio LOBOO si montano solo su telai LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Sur quelles Yamaha les cadres JP871B se montent-ils ?

LOBOO la déclare compatible avec la Yamaha Ténéré 700 à partir de 2022. Les millésimes précédents et les versions Rally, Extreme et World Raid ne sont pas mentionnés par le fabricant : écrivez-nous le modèle et l’année avant de commander.

Les bagages sont-ils inclus ?

Non. L’emballage contient uniquement les supports avec la visserie. Les valises s’achètent séparément ou avec les supports dans le kit de valises latérales pour Yamaha Ténéré 700.

Quelles valises en aluminium puis-je monter ?

Le PIKE TRACKER P35L à gauche et P30R à droite, de 35 et 30 litres, en noir mat ou argent brillant. Le manuel mentionne également la série CONQUEROR, sans en indiquer les références : écrivez-nous et nous vérifierons lesquelles.

Pourquoi la valise de droite est-elle plus petite ?

Parce que l’évacuation se trouve à droite. La P30R comporte une découpe qui la contourne : à l’extérieur, elle mesure 244 mm de profondeur en haut et 208 mm en bas, et contient donc 30 litres contre 35 pour la P35L.

Puis-je monter des sacoches souples à la place des valises en aluminium ?

Oui, deux types : les sacoches semi-rigides WANDERER, que LOBOO associe aux cadres latéraux PIKE TRACKER avec tube de 18 mm, et les sacoches gonflables ALPS de 23 et 30 litres. Vous les trouverez sur leurs pages produit respectives.

Que contient l’emballage ?

Quatorze éléments : châssis gauche et droit, traverse, quatre paires de supports marqués L et R, 4 vis M8 × 30, 2 vis M8 × 20, 6 vis M8 × 25, 8 rondelles M8, 4 bouchons de 15 mm, 6 bouchons Ø 20 avec logo et un frein-filet. Plus le manuel.
