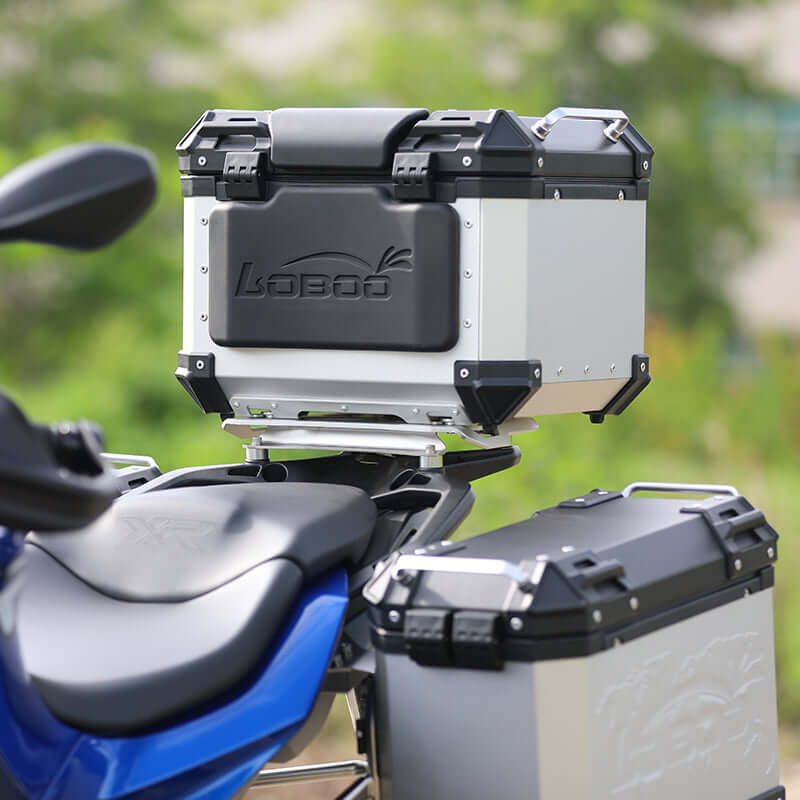

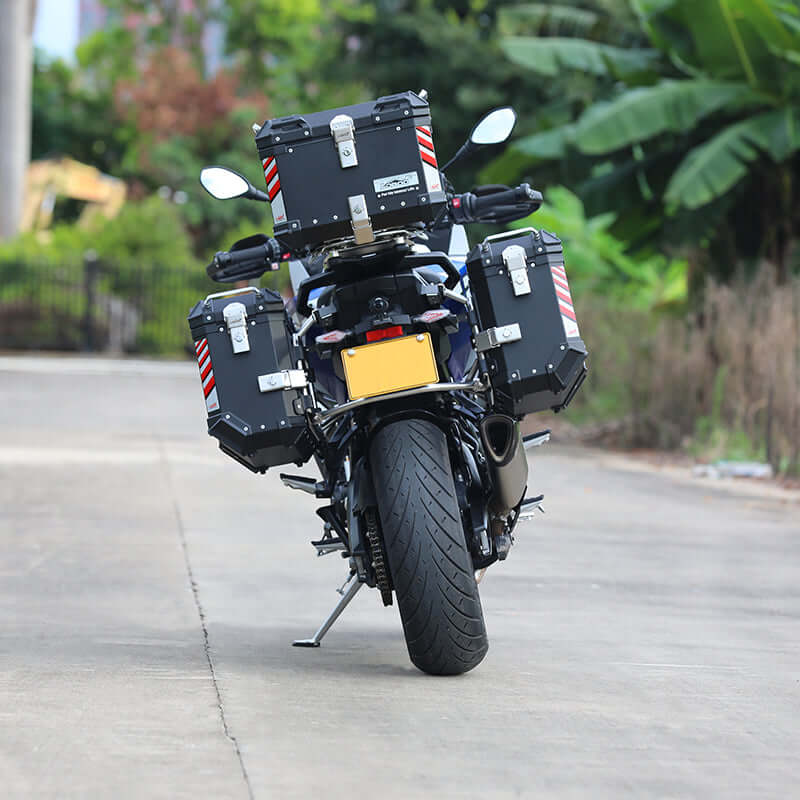

Piastra top case LOBOO JP062W per BMW S 1000 XRBauletto agganciato alla piastra su BMW S 1000 XR, dettaglio del fissaggioSet con bauletto montato su BMW S 1000 XR, vista posteriore
-10%Pre-ordine
BMW S 1000 XR Moto
36 / 45 L Top cases
12 N·m Couple de serrage
24 × 12 mm Entretoises

Panoramica

In breve

JP062W · PIKE TRACKER · BMW S 1000 XR dal 2021 · per bauletti da 36 e 45 L

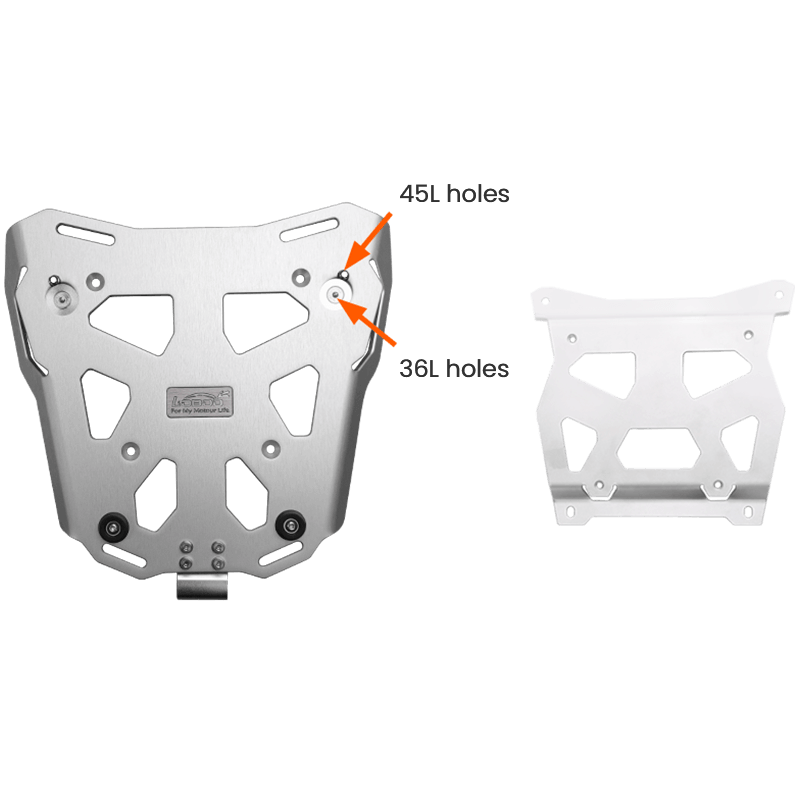

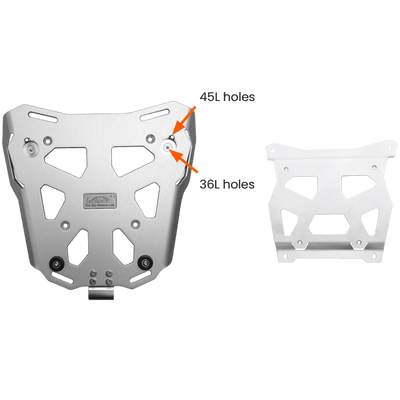

Due pezzi, ruoli diversi

il top rack si fissa al codino sui distanziali, la base plate porta l'aggancio del bauletto.

Sui punti originali

si sostituiscono le viti indicate sui particolari A e B del codino, senza forature. LOBOO dichiara che i suoi telai si montano senza danneggiare la moto.

Kit completo di viteria

quattro distanziali, otto viti M6×16 in due tipi, rondelle e frenafiletti, tutto a 12 N·m.

Bauletto da 36 o 45 litri

regge il top case PIKE TRACKER P36T o P45T, in nero o argento.

Si integra con le laterali

LOBOO prevede per la S 1000 XR il set a tre valigie, con piastra e telai laterali insieme.

Dal produttore LOBOO

Produttore: LOBOO.

Denominazione ufficiale: BMW S1000XR (2021-) PIKE TRACKER Series Top Case Rack.

Codice modello: JP062W.

Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

La platine de top case pour BMW S 1000 XR à partir de 2021 sert à monter le top case en aluminium PIKE TRACKER de 36 ou 45 litres. Elle est composée de deux pièces : le top rack, qui se fixe à la partie arrière sur quatre entretoises, et la base plate, sur laquelle s'accroche le top case.

Avant de commander : vérifiez la partie arrière

LOBOO précise que, sur la S 1000 XR, le top case ne peut être monté qu'avec l'une des deux parties arrière d'origine : il n'est pas installable avec celle qui intègre une poignée passager. Les photos comparatives se trouvent dans les encadrés de la page. En cas de doute, envoyez-nous une photo de la partie arrière de votre moto.

Contenu du kit

  • Top rack et base plate
  • 4 entretoises : Ø extérieur 24 mm, Ø intérieur 9 mm, hauteur 12 mm
  • 4 vis M6×16 à tête cylindrique avec 4 rondelles M6, 4 vis M6×16 à tête fraisée
  • Frein-filet

Montage

Retirez les vis d'origine indiquées aux points A et B de la partie arrière, positionnez les entretoises et fixez le top rack, puis la base plate. LOBOO demande de laisser les vis desserrées jusqu'à la fin du montage, d'appliquer le frein-filet, puis de serrer le tout à 12 N·m. La liste des accessoires avec les photos des points de fixation peut être téléchargée depuis cette page et comporte un QR code renvoyant vers la vidéo d'installation.

Top cases et valises

Le top case n'est pas inclus : vous pouvez fixer le top case PIKE TRACKER P36T de 36 litres ou P45T de 45 litres, en noir ou argent. Pour les valises latérales, il faut les supports de valises latérales pour S 1000 XR, ou le kit de valises latérales avec supports. Retrouvez tous les accessoires pour BMW S 1000 XR dans la collection dédiée.

Nella confezione

  • PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
  • ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale, con supporti, telai o adattatori venduti separatamente indicati nella descrizione.
  • MANUALE DI MONTAGGIO incluso nella confezione.
  • COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO, comunicando marca, modello, anno e versione della moto.

JP062W · BMW S 1000 XR à partir de 2021 · pour les valises PIKE TRACKER 36 et 45 L · vis M6 à 12 N·m

Comment cela fonctionne-t-il, en détail ?

Que contient le kit, sur quelle boucle arrière se monte-t-il et quels top cases peut-il supporter.

Avant de commander : vérifiez la queue de cheval
01

Avant de commander : vérifiez la queue de cheval

LOBOO précise que, sur la S 1000 XR, le top-case ne peut être monté qu’avec l’un des deux arrière-cadres d’origine. Avec celui doté de la poignée passager intégrée, visible sur la photo de gauche, il n’est pas installable ; avec celui de la photo de droite, il l’est. Comparez avec votre moto et, en cas de doute, envoyez-nous une photo de l’arrière-cadre avant de commander.

Top-case et platine : composition du kit
02

Top-case et platine : composition du kit

Sur le système PIKE TRACKER, l'ensemble arrière se compose de deux parties : le top-case et la platine qui le supporte. Cette fiche concerne la platine. Pour les valises latérales, il faut en revanche les supports latéraux, vendus séparément.

Uniquement pour BMW S 1000 XR à partir de 2021
03

Uniquement pour BMW S 1000 XR à partir de 2021

LOBOO présente la platine de top-case PIKE TRACKER pour la BMW S 1000 XR à partir de 2021. Les top-cases LOBOO se montent uniquement sur les platines LOBOO, et la platine se fixe sur la moto sans l’endommager.

Acier inoxydable et alliage d’aluminium
04

Acier inoxydable et alliage d’aluminium

Pour les cadres et les platines de la série PIKE TRACKER LOBOO, il est indiqué qu’ils sont en acier inoxydable et en alliage d’aluminium. Les top cases qui s’y fixent sont en alliage d’aluminium, en noir ou en argent.

Top cases de 36 ou 45 litres : dimensions et poids
05

Top cases de 36 ou 45 litres : dimensions et poids

Le top case PIKE TRACKER P36T ou P45T se fixe sur la platine. Selon LOBOO, le P36T mesure 423 × 364 × 343 mm hors tout et pèse 5,65 kg ; le P45T mesure 430 × 380 × 360 mm et pèse 5,96 kg. Mesures manuelles, avec de possibles légers écarts.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identification

Référence du produit
JP062W
Dénomination officielle
Porte-bagages de top case de la série PIKE TRACKER

Compatibilité

Moto
BMW S 1000 XR depuis 2021 uniquement avec le codino original indiqué par LOBOO
Top-case compatibles
Traceur PIKE P36T et P45T 36 et 45 litres, noirs ou argentés, vendus séparément

Équipement

Contenu de l’emballage
7 entrées Support supérieur, plaque de base, 4 entretoises, 4 vis M6×16 à tête cylindrique, 4 vis fraisées M6×16, 4 rondelles M6, frein-filet
Panier supérieur
1 pz sous-châssis fixé à la boucle arrière sur les quatre entretoises
Plaque de base
1 pz Plaque sur laquelle se fixe le top-case, fixée sur le porte-bagages supérieur
Entretoises
4 pz Ø extérieur 24 mm, Ø intérieur 9 mm, hauteur 12 mm

Visserie

Vis M6×16 à tête cylindrique
4 pz avec 4 rondelles M6, fixent le rack supérieur
Vis M6×16 à tête fraisée
4 pz Ils fixent la plaque de base sur le rack supérieur

Équipement

Frein-filet
Même

Montage

Couple de serrage
12 N·m sur toutes les vis M6×16, une fois le montage terminé et avec du frein-filet
Points de fixation
Vis d’origine indiquées sur les pièces A et B du garde-boue arrière on les retire et le top rack est fixé à leur place sur les entretoises

Construction

Matériau
Acier inoxydable / alliage d’aluminium données LOBOO pour les cadres de la série PIKE TRACKER, sans distinction entre les pièces individuelles

Top cases

Dimensions du top-case P36T
423 × 364 × 343 mm avec accessoires; 5,65 kg
Encombrement du top-case P45T
430 × 380 × 360 mm avec accessoires; 5,96 kg

Construction

Poids et charge maximale
Non déclarés par le fabricant

Montage

Vidéo de montage
Code QR sur la liste des accessoires
Manuale d'uso JP062WDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Istruzioni complete e note di sicurezza

Si tolgono le viti originali indicate sui particolari A e B del codino. Sui quattro punti si posizionano i distanziali e si fissa il top rack con le viti M6×16 a testa cilindrica e le rondelle; sopra si fissa la base plate con le viti M6×16 svasate.

Le viti restano lente finché tutto è in posizione, poi si applica il frenafiletti e si serra a 12 N·m. Le viti di ogni componente vanno ricontrollate regolarmente. Serve una chiave dinamometrica.

Documenti: elenco accessori LOBOO JP062W in due pagine, con foto dei punti di fissaggio, scaricabile da questa pagina.

Note del produttore: leggere le istruzioni prima del montaggio; non serrare le viti mentre si montano i singoli pezzi; applicare il frenafiletti a montaggio completato e serrare rispettando la coppia; controllare regolarmente le viti di fissaggio di ogni componente.

Carico: LOBOO non dichiara una portata massima della piastra. Vale il carico massimo indicato sul libretto della moto, contando anche il peso del bauletto.

È la scelta giusta se

  • Vuoi montare un bauletto PIKE TRACKER sulla S 1000 XR dal 2021 senza forare il codino.
  • Hai già le valigie laterali PIKE TRACKER e vuoi completare il set con il bagaglio posteriore.
  • Ti serve un attacco dedicato alla moto, non una piastra universale da adattare.

È da valutare con attenzione se

  • La tua S 1000 XR ha il codino con maniglione passeggero integrato: LOBOO indica che su quello il bauletto non si monta.
  • La moto è precedente al 2021: la compatibilità non è dichiarata.
  • Hai un bauletto di un'altra marca: LOBOO dichiara la piastra per i top case PIKE TRACKER.

Per moto Bmw

BMW
Come verificare la compatibilità

Compatibilità verificata: BMW S 1000 XR dal 2021, come dichiarato sull'elenco accessori LOBOO JP062W.

Compatibilità condizionata: LOBOO avverte che il bauletto si monta solo con uno dei due codini originali. Con il codino a maniglione passeggero integrato non è installabile: confronta le foto nei box della pagina o mandaci una foto del tuo.

Non dichiarata: S 1000 XR precedenti al 2021.

Bauletti: PIKE TRACKER P36T da 36 litri e P45T da 45 litri, venduti a parte.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Sur quelle moto se monte-t-il ?

Sur la BMW S 1000 XR à partir de 2021, qui est la seule moto déclarée compatible par LOBOO avec cette référence. Pour les versions antérieures, la compatibilité n'est pas indiquée : écrivez-nous l'année de la moto avant de commander.

Comment savoir si ma queue-de-cheval est la bonne ?

LOBOO montre deux capots arrière d’origine de la S 1000 XR : celui avec la poignée passager intégrée, sur lequel le top-case ne peut pas être monté, et celui qui est compatible. Les deux photos se trouvent dans l’encadré ci-dessus : comparez-les avec votre moto et, en cas de doute, envoyez-nous une photo du capot arrière avant de commander.

Le coffre est-il inclus ?

Non. L’emballage comprend le top rack, la base plate, les quatre entretoises et la visserie avec du frein-filet. Le top case PIKE TRACKER de 36 ou 45 litres s’achète séparément.

Quels top cases peut-on y fixer ?

Top-case in alluminio PIKE TRACKER pour la S 1000 XR : P36T de 36 litres et P45T de 45 litres, en noir ou argent. LOBOO précise que ses top-cases se montent uniquement sur des platines LOBOO.

Quelle est la taille des top cases compatibles ?

Selon LOBOO, le P36T mesure 423 × 364 × 343 mm hors tout et pèse 5,65 kg, tandis que le P45T mesure 430 × 380 × 360 mm et pèse 5,96 kg. Mesures manuelles, avec de possibles légers écarts.

Que contient l’emballage ?

Sept éléments : le top rack, la platine de base sur laquelle se fixe le top-case, quatre entretoises de 24 mm de diamètre et de 12 mm de hauteur, quatre vis M6×16 à tête cylindrique avec quatre rondelles M6, quatre vis fraisées M6×16 et le frein-filet.
