1 sur 3

Dépenses

30A

Courant maximal

IP65

Protection

127g

Poids

Identification

Marque

LOBOO

Modèles

CB20 à trois sorties et CB10 à une sortie

Ce sont les deux variantes sélectionnables sur cette page

Nom officiel

Responsable de l’électronique

Numéro d’article LOBOO

11.1.04002.001.01 (CB20) et 11.1.04010.001.01 (CB10)

Données électriques

Tension de fonctionnement

12-15 V

Sorties CB20

OUT1 20 A, OUT2 15 A, OUT3 10 A (valeurs maximales)

Puissance totale simultanée annoncée de 480 W

Sortie CB10

Une seule sortie jusqu’à 30 A

360 W déclarés, sans besoin de connecter le fil ACC

Batteries compatibles

Plomb 12 V, y compris AGM et sans entretien, et lithium-fer-phosphate

Protections

Sous-tension

En dessous de 11 V, éteint OUT2 et OUT3 après 1 minute ; en dessous de 10 V, éteint OUT1 après 3 minutes

Les voyants clignotent lentement pendant le délai de préavis

Surtension

Désactivation de toutes les sorties supérieures à 24 V

Le voyant s’éteint également

Maintenue sous tension

55 V

Surintensité

Coupure au-delà de 25 A sur une seule ligne

Le voyant correspondant clignote rapidement

Court-circuit

Arrêt automatique de la ligne concernée

Surchauffe

Arrêt au-delà de 80 degrés

Inversion de polarité

Aucune distribution si le positif et le négatif sont inversés

Matériaux et dimensions

Dimensions

72,8 x 50,4 x 16,9 mm

Poids

127 g

Câble et voyant lumineux inclus

Indice de protection

IP65

Résistance à la poussière et aux projections d’eau

Installation

Liens

Positif, négatif, fil ACC et sorties vers les accessoires, avec voyant lumineux

Le fil ACC est celui qui est mis sous tension en tournant la clé.

Équipement

Contenu de l’emballage

1 unité de commande, 3 câbles de sortie, 8 anneaux de soudure, 15 colliers de serrage, 1 carte d’entretien de la batterie

Garantie du fabricant

12 mois LOBOO, en plus de la garantie légale de 24 mois

Dati dal manuale d'uso CB20 e dai pannelli tecnici LOBOO. Le soglie di protezione sono quelle dichiarate dal produttore.

CB20 e CB10 - una o tre uscite protette - 12-15 V - IP65

Tout ce que vous devez savoir avant de commander

Fiche technique, équipement, livraison et garantie : vous trouverez ci-dessous tous les détails vérifiés dans la documentation officielle de LOBOO.

Description Boîtier de distribution électrique pour moto – 1 ou 3 sorties protégées, IP65

Lorsque vous ajoutez des projecteurs, des poignées chauffantes et une prise USB, la borne de la batterie devient un amas de cosses superposées. Ce boîtier remplace tout cela : une seule connexion à la batterie et des sorties déjà protégées pour les accessoires.

La connexion au fil ACC de la moto permet aux accessoires de s'allumer avec la clé et de s'éteindre lorsque vous vous garez, sans interrupteurs ni risque de laisser quelque chose allumé.

Les deux versions

  • CB20, trois sorties séparées. OUT1 jusqu'à 20 A, OUT2 jusqu'à 15 A, OUT3 jusqu'à 10 A : le fabricant les destine respectivement aux charges élevées comme les projecteurs, aux charges moyennes comme les poignées chauffantes et aux faibles charges comme les prises USB et le GPS. Chaque ligne possède ses propres protections et son propre voyant.
  • CB10, une seule sortie jusqu'à 30 A et 360 W annoncés, sans nécessité de connecter le fil ACC. C'est le choix adapté à un seul accessoire puissant.

Ce qui se passe en cas de problème

Le manuel indique des seuils précis, et non de vagues « protections multiples » :

  • Sous-tension : sous 11 V, les voyants d'OUT2 et d'OUT3 clignotent lentement pendant une minute, puis les sorties s'éteignent. Sous 10 V, c'est au tour d'OUT1, avec trois minutes d'avertissement. Cette protection vous laisse suffisamment de courant pour démarrer.
  • Surtension : au-delà de 24 V, toutes les sorties s'éteignent et le voyant s'éteint. Résistance annoncée jusqu'à 55 V.
  • Surintensité : au-delà de 25 A sur une ligne donnée, arrêt automatique et voyant clignotant rapidement.
  • Court-circuit : arrêt immédiat de la ligne concernée.
  • Surchauffe : au-delà de 80 °C, l'appareil s'éteint automatiquement.
  • Inversion de polarité : si le positif et le négatif sont inversés, l'appareil ne délivre aucun courant.

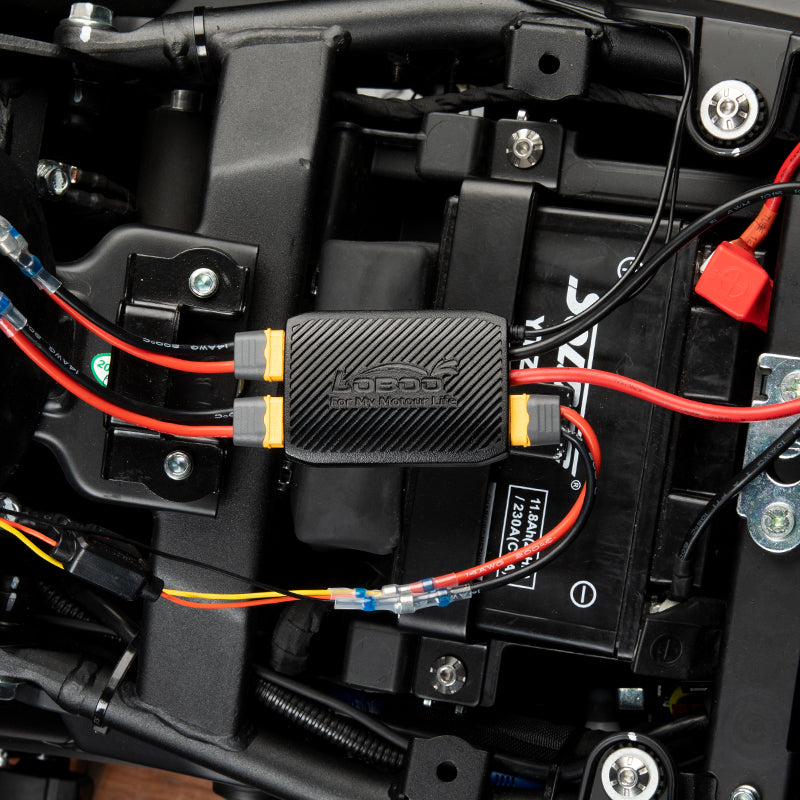

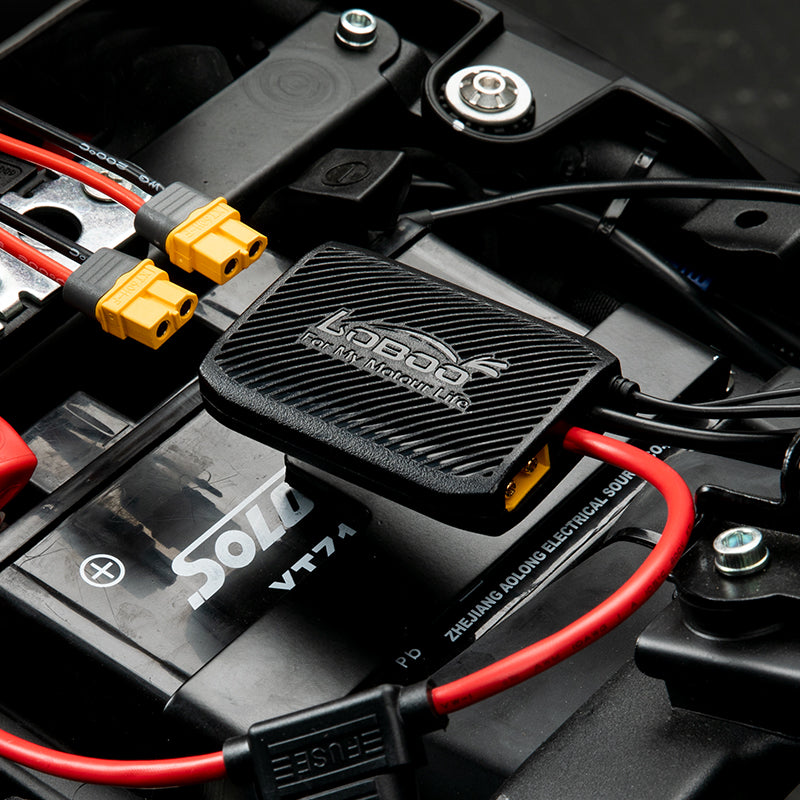

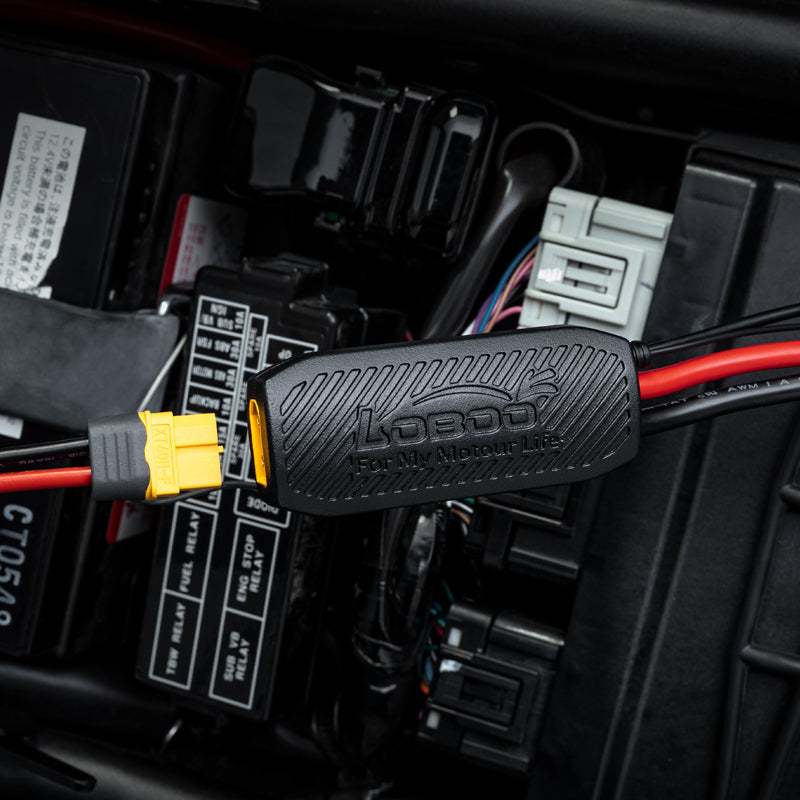

Où l'installer

Il mesure 72,8 × 50,4 × 16,9 mm et pèse 127 g avec le câble et le voyant : il se place sous la selle de presque toutes les motos. Indice IP65, tension de fonctionnement de 12 à 15 V, compatible avec les batteries au plomb de 12 V, y compris les batteries AGM et sans entretien, ainsi qu'avec les batteries au lithium-fer-phosphate.

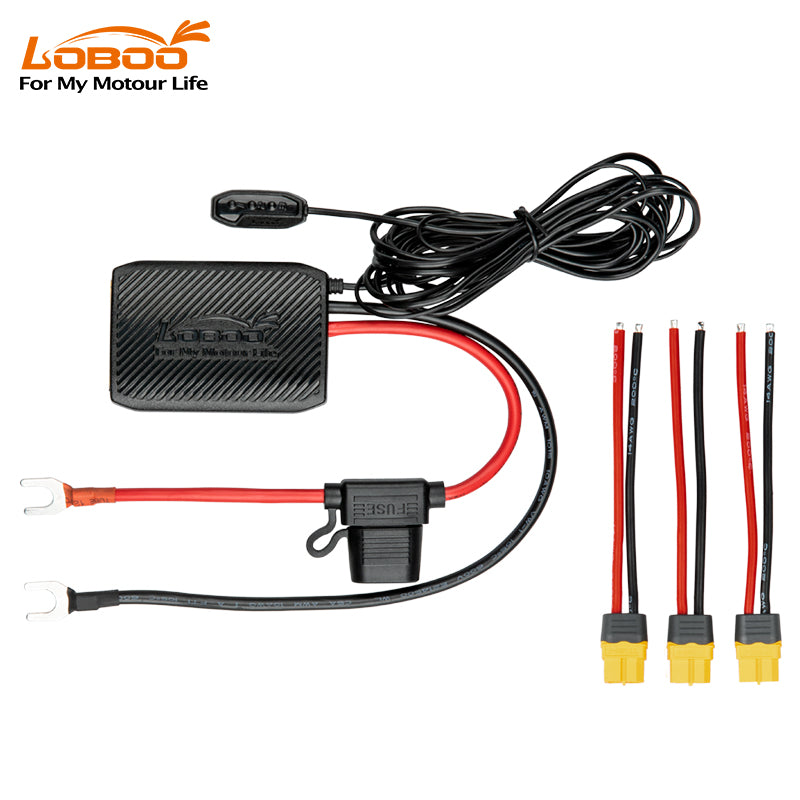

Contenu de la boîte

Le boîtier, trois câbles de sortie avec connecteur femelle, huit anneaux de soudure thermorétractables, quinze colliers de serrage et la fiche d'entretien de la batterie. Le manuel d'utilisation bilingue peut être téléchargé depuis cette page.

Les anneaux de soudure s'utilisent comme suit : dénudez la partie à connecter, insérez un fil dans l'anneau, croisez les deux conducteurs à l'intérieur, puis chauffez jusqu'à ce que l'étain fonde avant de faire rétrécir la gaine. Une pince à sertir n'est pas nécessaire.

Pourquoi le choisir
  • Un collegamento solo alla batteria: al posto del grappolo di capicorda sovrapposti sul polo.
  • Uscite separate e protette: tre sul CB20 da 20, 15 e 10 A, una sul CB10 fino a 30 A. Se un accessorio va in corto si stacca solo la sua linea.
  • Tutto segue la chiave: col filo ACC collegato non resta acceso niente a moto ferma.
  • Protezioni con soglie dichiarate: sotto 11 V e sotto 10 V stacca i carichi in due tempi e ti lascia la corrente per avviare.
  • IP65 e 127 g: grande come un accendino, sta sotto la sella di quasi tutto.
À qui est-il conseillé ?

Prendi il CB20 se:

  • hai piu accessori con assorbimenti diversi, per esempio faretti, manopole riscaldate e presa USB
  • vuoi che ognuno abbia la sua linea protetta e la sua spia

Prendi il CB10 se:

  • devi alimentare un accessorio grosso da solo e ti serve corrente su una linea unica
  • vuoi evitare di cercare il filo ACC sull'impianto

Non e la scelta giusta se: ti serve solo un punto di collegamento rapido per il mantenitore di carica. In quel caso basta un cavo SAE, che costa una frazione.

Fiche technique complète
Caractéristiques techniques
  • Modèle : CB20
  • Puissance maximale : 480 W au total
  • Canaux : trois sorties séparées de 20 A, 15 A et 10 A
  • Intégration : connexion au fil ACC pour l’allumage et l’extinction avec la clé
  • Protections : sept niveaux de protection contre la basse tension, la surcharge, les courts-circuits, la surtension, l’inversion de polarité et la surintensité
  • Alternative : CB10, 360 W sur un seul canal jusqu’à 30 A
Documents et fabricant

Installazione e sicurezza

  • Rispetta la polarita: a poli invertiti la centralina non eroga, per protezione.
  • Somma gli assorbimenti dichiarati degli accessori e rispetta i limiti di ogni uscita, oltre al totale.
  • Il limite vero resta la capacita residua dell'alternatore della moto: la centralina distribuisce corrente, non la produce.
  • Il grado IP65 protegge da polvere e getti d'acqua, non dall'immersione.
  • Se non hai dimestichezza con l'impianto elettrico, in particolare per individuare il filo ACC, fai eseguire l'installazione a un tecnico qualificato.

Certificazioni

Il produttore dispone per questo codice di rapporti CE-EMC e di prova secondo GB 4943.1-2011. La documentazione e depositata presso LOBOO ed e disponibile su richiesta.

Comment cela fonctionne-t-il, en détail ?

  • Matériaux, conception et utilisation quotidienne : chaque aspect expliqué un par un.

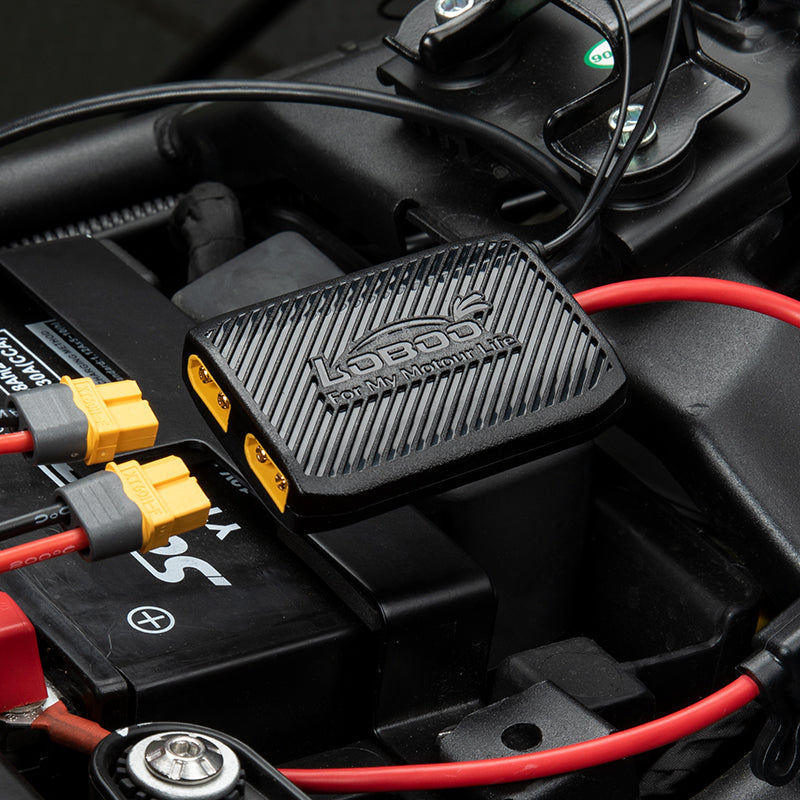

Le problème qu’il résout

Le problème qu’il résout

Phares additionnels, poignées chauffantes, prise USB, GPS : chaque accessoire ajoute une cosse sur la borne de la batterie. Résultat : un amas de cosses superposées, sans fusibles dédiés ni moyen de tout couper en même temps.

Le boîtier remplace cet amas par une seule connexion à la batterie, ainsi que des sorties déjà protégées auxquelles raccorder les accessoires.

Une puce qui surveille la batterie

Une puce qui surveille la batterie

À l’intérieur, une puce mesure en continu la tension de la batterie et intervient avant qu’il ne soit trop tard. Ce n’est pas un fusible : c’est un seuil qui vous avertit en clignotant, puis coupe les charges, vous laissant suffisamment de courant pour démarrer.

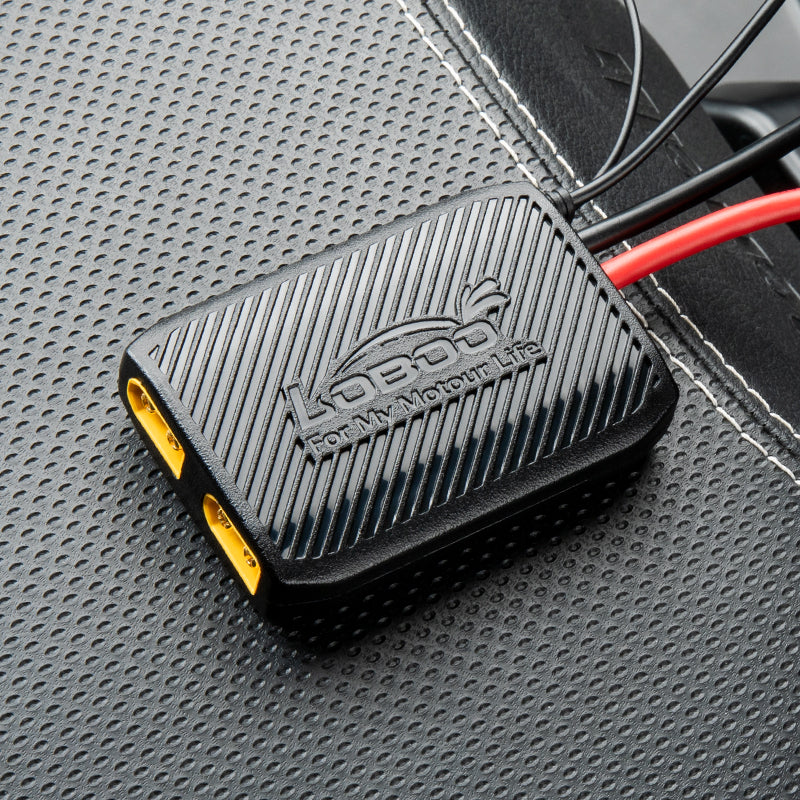

CB20 : trois sorties, 480 W au total

CB20 : trois sorties, 480 W au total

Trois lignes indépendantes, chacune avec son propre voyant et ses propres protections : OUT1 jusqu’à 20 A, OUT2 jusqu’à 15 A, OUT3 jusqu’à 10 A. Le fabricant les destine respectivement aux charges élevées, comme les projecteurs, aux charges moyennes, comme les poignées chauffantes, et aux charges faibles, comme les prises USB et le navigateur.

Attention à un point : la puissance totale déclarée est de 480 W, alors que la somme des intensités maximales des trois canaux donnerait davantage. Les 20, 15 et 10 A sont les limites de chaque ligne individuelle, et non un budget à utiliser entièrement simultanément.

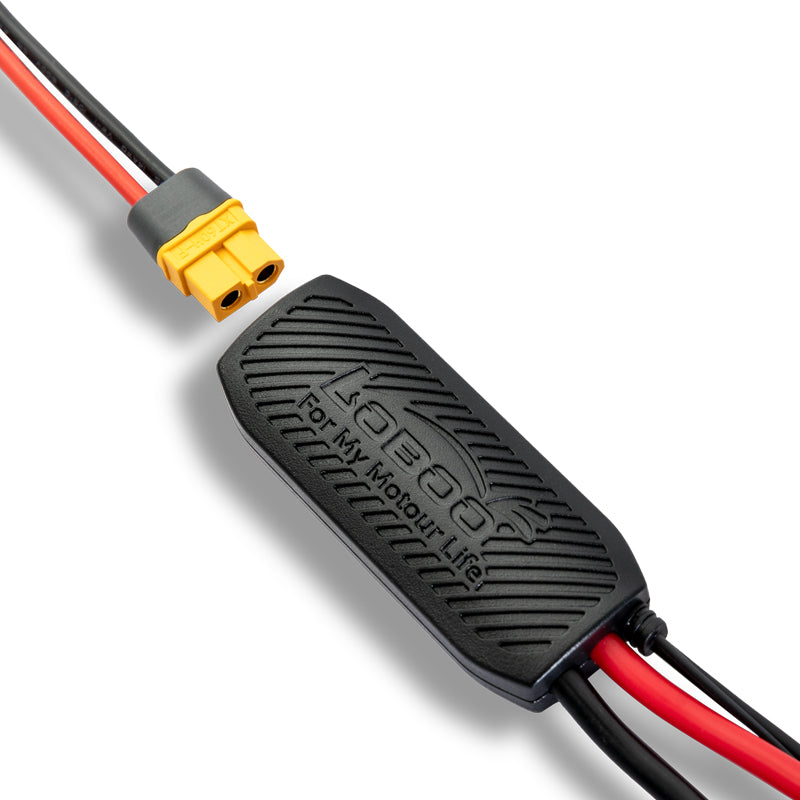

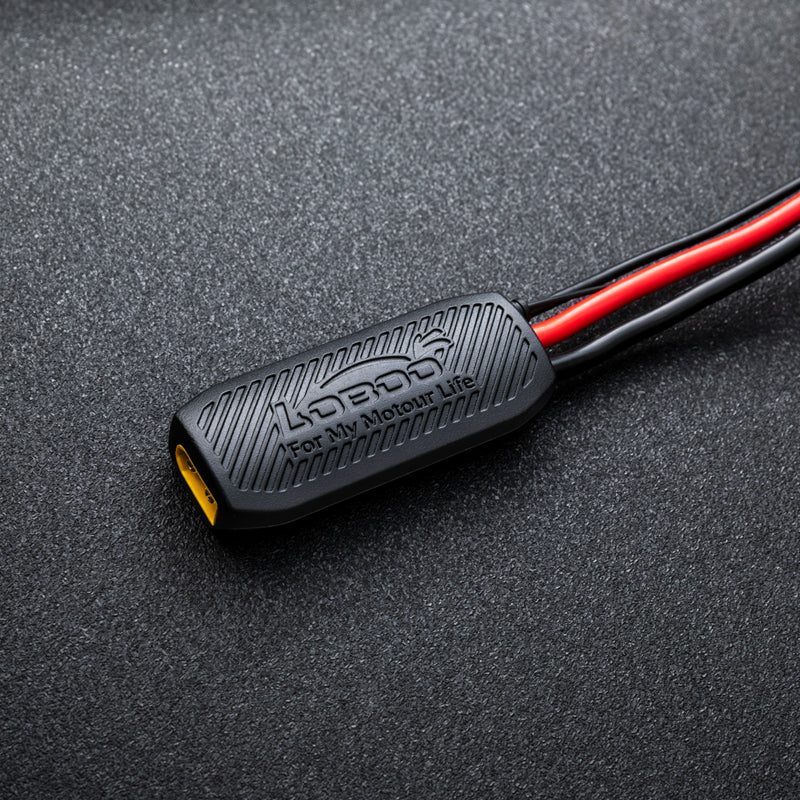

CB10 : une seule sortie de 30 A

CB10 : une seule sortie de 30 A

Le CB10 n’a qu’une seule sortie, jusqu’à 30 A et 360 W annoncés : davantage de courant sur une ligne unique, pour un seul accessoire puissant.

Il présente également un avantage au montage : il ne nécessite pas de connecter le fil ACC, et s’installe donc sans avoir à chercher un positif après contact dans le circuit électrique de la moto.

Il supporte également les charges élevées

Il supporte également les charges élevées

La ligne de 20 A du CB20 est dimensionnée pour une paire de projecteurs supplémentaires, ce qui est généralement la charge qui met en difficulté les dérivations artisanales sur la borne de la batterie.

Le fil ACC est celui qui est sous tension lorsque vous tournez la clé et qui se déconnecte lorsque vous la retirez : en le raccordant, tout ce qui se trouve en aval suit la clé.

Plomb ou lithium, et aucune configuration

Plomb ou lithium, et aucune configuration

Il fonctionne aussi bien avec les batteries au plomb de 12 V, y compris les batteries AGM et sans entretien, qu’avec les batteries au lithium-fer-phosphate.

Il n’y a rien à régler : on le branche et il fonctionne. Les voyants sur le boîtier correspondent aux sorties, ce qui permet de voir d’un coup d’œil quelle ligne fonctionne et laquelle s’est déclenchée.

Les protections, avec les numéros

Les protections, avec les numéros

Le manuel ne se contente pas de parler de protections multiples : il indique les seuils :

  • en dessous de 11 V, OUT2 et OUT3 s’éteignent après une minute de clignotement
  • en dessous de 10 V, OUT1 s’éteint également après trois minutes
  • au-dessus de 24 V, tout s’éteint ; la tension maximale déclarée atteint 55 V
  • au-delà de 25 A sur une ligne, ou en cas de court-circuit, la ligne se déconnecte automatiquement
  • au-delà de 80 degrés, l’appareil s’éteint
  • en cas d’inversion de polarité, il ne délivre aucune tension
IP65, et tient dans la paume d’une main

IP65, et tient dans la paume d’une main

Indice IP65 déclaré : étanchéité totale à la poussière et résistance aux jets d’eau, il peut donc être installé sous la selle ou dans le compartiment de la batterie sans précautions particulières.

Les dimensions sont de 72,8 x 50,4 x 16,9 mm pour 127 g avec câble et voyant : c’est à peu près la taille d’un briquet, et c’est souvent ce qui détermine s’il trouvera ou non sa place sur votre moto.

FAQ

Pour plus d’informations, consultez notre FAQ des questions fréquentes.

Quelle est la différence entre CB10 et CB20 ?

Le nombre de sorties. Le CB20 en possède trois, indépendantes, de 20, 15 et 10 A, pour un total annoncé de 480 W : c’est utile si vous avez plusieurs accessoires avec des consommations différentes. Le CB10 n’en possède qu’une seule, jusqu’à 30 A et 360 W, et ne nécessite pas le raccordement du fil ACC : c’est utile si vous devez alimenter seul un accessoire puissant. Pour le reste, protections comprises, c’est identique.

Qu’est-ce que le fil ACC et où puis-je le trouver ?

C’est un fil du circuit électrique de la moto qui passe sous une tension de 12 à 15 V lorsque vous tournez la clé et se coupe lorsque vous la retirez. En le raccordant, tout ce que vous branchez au boîtier de commande dépend de la clé et ne reste pas allumé lorsque la moto est à l’arrêt. On le repère sur le schéma électrique du modèle ; si vous n’êtes pas à l’aise, faites effectuer l’intervention par un électricien automobile. Sur le CB10, ce raccordement n’est pas nécessaire.

Est-ce compatible avec ma moto ?

Et universel : il ne dépend pas du modèle de moto, mais de l’installation. Il faut une installation de 12 V avec une batterie au plomb, y compris AGM ou sans entretien, ou une batterie au lithium-fer-phosphate. La seule vérification pratique concerne l’espace disponible : le boîtier de commande mesure 72,8 x 50,4 x 16,9 mm.

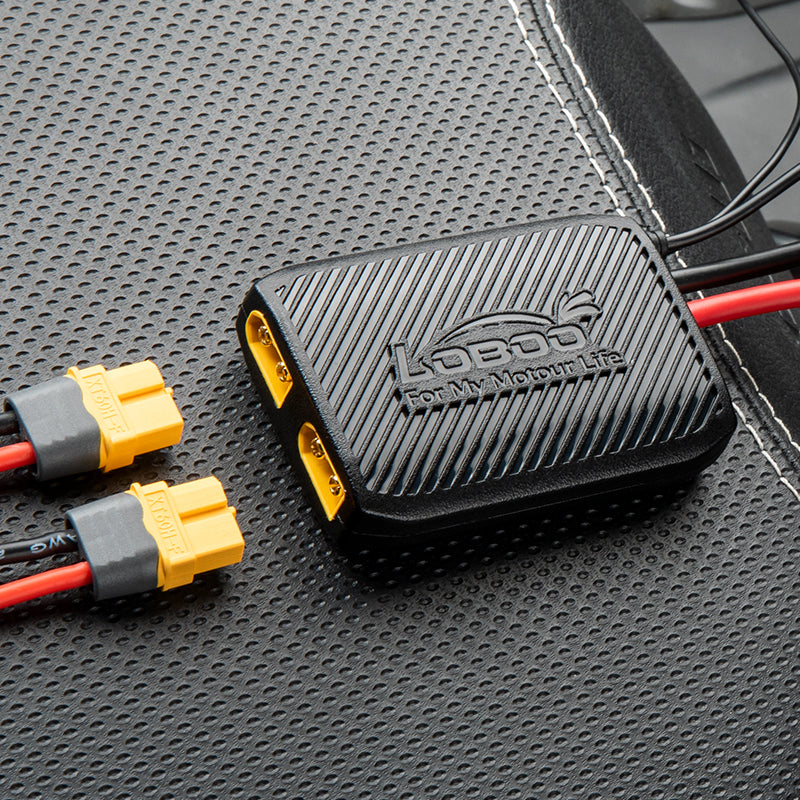

Comment les accessoires se connectent-ils aux sorties ?

L’emballage contient trois câbles de sortie avec connecteur femelle et huit manchons thermorétractables à soudure. Dénudez la partie à raccorder, insérez un fil dans le manchon, croisez les deux conducteurs à l’intérieur et chauffez jusqu’à ce que l’étain fonde ; la gaine se rétracte ensuite et scelle la jonction. Aucun outil de sertissage n’est nécessaire.

Que contient l’emballage ?

Le boîtier de commande, trois câbles de sortie avec connecteur femelle, huit anneaux à souder, quinze colliers de serrage et une fiche contenant des conseils d’entretien de la batterie. Le manuel d’utilisation est téléchargeable depuis cette page.

Que se passe-t-il si la batterie se décharge ?

La protection contre la sous-tension s’active, et elle le fait en deux temps. En dessous de 11 V, les voyants d’OUT2 et d’OUT3 clignotent lentement pendant une minute, puis ces deux sorties s’éteignent. En dessous de 10 V, c’est au tour d’OUT1, avec un préavis de trois minutes. C’est la façon dont le fabricant sacrifie d’abord les charges les moins importantes pour vous laisser suffisamment de courant pour démarrer.

Puis-je la monter seul(e) ?

Le raccordement à la batterie, aux sorties et à l’antenne est à la portée de toute personne un tant soit peu bricoleuse, et les anneaux à souder évitent d’avoir besoin d’outils spéciaux. Le point délicat est d’identifier le fil ACC dans le circuit de la moto : en cas de doute, mieux vaut confier l’installation à un technicien. Le manuel prescrit néanmoins de respecter la polarité.
