Pourquoi les vis ont-elles des couples de serrage différents ?

Le manuel prescrit 20 N·m pour les quatre vis M6×25 et 12 N·m pour les vis M6×30 et M6×35, même si le diamètre est identique. Ces valeurs doivent être respectées vis par vis : serrer toutes les vis au même couple est une erreur.

En six étapes : les quatre entretoises sur le porte-bagages d’origine, les deux supports avec les vis M6×35, les rondelles et les écrous en dessous, les autres entretoises sur les supports et enfin la plaque avec les vis M6×25 et M6×30. Les vis ne se serrent à fond qu’à la fin.

Y a-t-il une vidéo de montage ?

Oui, le manuel contient un code QR qui renvoie vers la vidéo d'installation. Le manuel peut également être téléchargé depuis cette page.

De quel matériau est la plaque ?

Pour les cadres et les platines de la série PIKE TRACKER LOBOO, l’acier inoxydable et l’alliage d’aluminium sont indiqués, sans préciser le matériau de chaque pièce. Le poids n’est pas indiqué.

Quelle est la taille des top cases compatibles ?

Selon LOBOO, le P36T mesure 423 × 364 × 343 mm hors tout et pèse 5,65 kg, tandis que le P45T mesure 430 × 380 × 360 mm et pèse 5,96 kg. Mesures manuelles, avec de possibles légers écarts.

Peut-on l’installer avec les valises latérales ?

Oui : pour la Transalp, LOBOO propose également le set de trois valises, avec les supports latéraux et la platine arrière inclus. Les supports latéraux sont vendus séparément.

Piastra top case per Honda XL750 Transalp dal 2024

-10%Pre-ordine

XL750 Transalp Moto

2024 Dal

20 N·m Couple maximal

Non inclus Top-case

LOBOO ✓ Prodotto originaleCod. JP521W

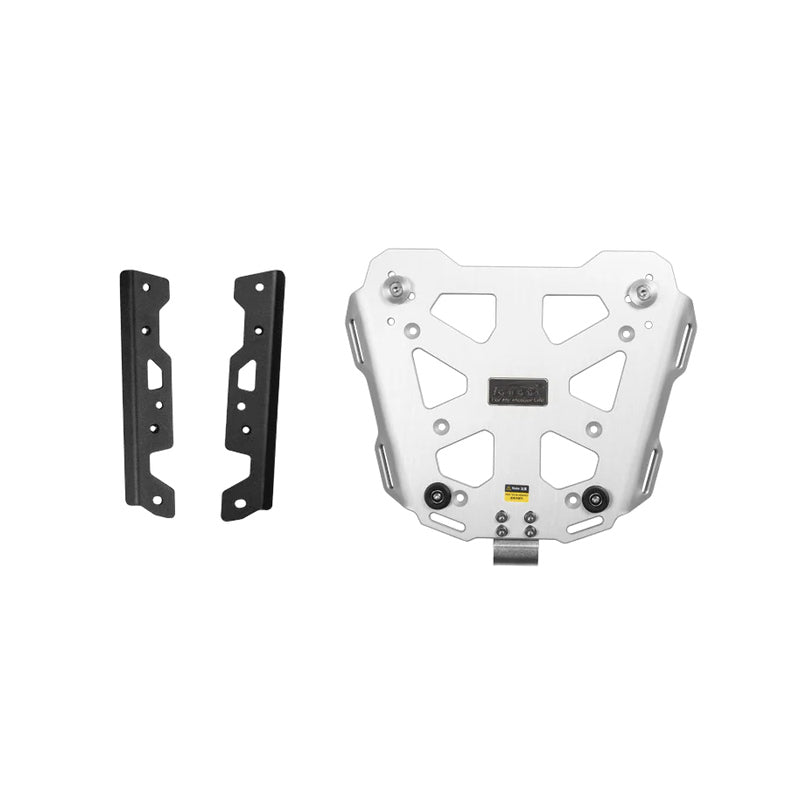

Plaque de top case pour Honda XL750 Transalp à partir de 2024

€132,79 ~~€147,54~~Risparmi €14,75

Paga in 3 rate da €44,26 senza interessi

Va bene per la tua moto?

Progettato per: XL750 Transalp.

Pre-ordine · spedizione entro 1 mese

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

Piastra di attacco per bauletto sulla Honda XL750 Transalp dal 2024. Si monta sul portapacchi posteriore originale con due staffe dedicate, senza rimuovere nulla dalla moto. Staffe, distanziali, viteria e chiave inclusi; bauletto non incluso.

Dalla moto non si smonta niente

il manuale non prevede alcuna rimozione, tutti i passaggi sono di sola installazione.

Sfrutta il portapacchi di serie

non va sostituito ne modificato, la piastra ci si appoggia con due staffe dedicate.

Tutto in confezione

staffe, dieci distanziali, viteria di tre lunghezze, rondelle, dadi e la chiave per montarla.

Non ti lega a un solo bauletto

il manuale la intesta alle serie PIKE TRACKER, TIBET e CONQUEROR.

Dal produttore LOBOO

Prodotto da Shenzhen LOBOO Motor Accessories Co., Ltd.

Denominazione ufficiale: Top Case Rack, serie PIKE TRACKER, TIBET e CONQUEROR
Codice: JP521W
Moto dichiarata: Honda XL750 Transalp dal 2024
Manuale: manuale d'uso in otto lingue, italiano compreso, incluso nella confezione

Leggi la descrizione completa

La plaque de top case pour Honda XL750 Transalp à partir de 2024 sert de base pour installer un top case sur le porte-bagages arrière déjà présent sur la moto. Rien ne doit être démonté : toutes les étapes du manuel concernent uniquement l'installation et aucun perçage n'est nécessaire.

Comment l'installer

La plaque se fixe à l'aide de deux supports dédiés, droit et gauche, fixés au porte-bagages d'origine à l'aide de dix entretoises. L'emballage comprend également dix vis M6 de trois longueurs, des rondelles de deux dimensions, six écrous et la clé de montage.

Attention : les couples de serrage ne sont pas tous identiques. Le manuel prescrit 20 N·m pour les quatre vis M6×25 et 12 N·m pour celles de 30 et 35 mm. Commencez par terminer les réglages, puis serrez dans l'ordre. LOBOO recommande de vérifier régulièrement les vis de chaque composant. Le manuel, disponible en huit langues dont l'italien, peut être téléchargé depuis cette page et contient un QR code renvoyant vers la vidéo de montage.

Quels top cases pouvez-vous y monter ?

Le manuel destine la plaque aux séries PIKE TRACKER, TIBET et CONQUEROR ; pour la Transalp, LOBOO indique les top cases PIKE TRACKER de 36 et 45 litres. Le top case n'est pas inclus, et les top cases LOBOO se montent uniquement sur des plaques et des cadres LOBOO.

La charge arrière est limitée

LOBOO ne précise pas de charge maximale pour la plaque : il faut respecter celle indiquée par Honda pour le porte-bagages arrière, qui inclut la plaque, le top case et son contenu. Vérifiez également que le top case ne masque ni la plaque d'immatriculation ni les feux arrière.

Pour les cadres et les plaques PIKE TRACKER, LOBOO indique de l'acier inoxydable et un alliage d'aluminium, sans préciser le matériau de chaque pièce. Retrouvez tous les accessoires pour Honda XL750 Transalp dans la collection dédiée.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI: due staffe dedicate, dieci distanziali, dieci viti M6 di tre lunghezze, sei rondelle, sei dadi e la chiave. NON e incluso il bauletto: questa pagina riguarda la sola piastra.
MANUALE DI MONTAGGIO incluso nella confezione, in otto lingue.
COMPATIBILITA VERIFICABILE PRIMA DELL'ACQUISTO: il manuale dichiara la Honda XL750 Transalp dal 2024, con il portapacchi posteriore originale montato.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identification

Référence du produit

JP521W

Compatibilité

Honda XL750 Transalp

Depuis 2024

Série de valises servies

PIKE TRACKER, TIBET et CONQUEROR comme indiqué dans le manuel LOBOO

Montage

Points de fixation

Porte-bagages arrière d’origine avec deux supports dédiés, droit et gauche

Pièces à retirer

Personne toutes les étapes du manuel concernent uniquement l’installation

Équipement

Contenu de l’emballage

11 éléments plaque, support gauche et droit, 10 entretoises, 10 vis M6, 6 rondelles, 6 écrous, 1 clé

Entretoises

10 pz Ø extérieur 18 mm, trou 8,5 mm, hauteur 10 mm

Visserie

Vis M6×25

4 pz couple de 20 N·m, fixent la plaque

Vis M6×30

2 pz couple de serrage de 12 N·m, fixent la plaque

Vis M6×35

4 pz couple 12 N·m, fixent les supports

Rondelle M6

2 petites et 4 grandes

Dadi M6

6 pz

Équipement

Outil inclus

Clé de montage

Montage

Couples de serrage

M6×25 20 N·m · M6×30 et M6×35 12 N·m valeurs différentes pour des vis de même diamètre

Vidéo de montage

Code QR sur le manuel

Construction

Matériau

Acier inoxydable / alliage d’aluminium données LOBOO pour les cadres de la série PIKE TRACKER, sans distinction entre les pièces individuelles

Poids

Non déclaré par le fabricant

Utilisation

Charge maximale

Non déclaré par LOBOO Quelle est la limite Honda pour le porte-bagages arrière ?

Top cases

Dimensions du top-case P36T

423 × 364 × 343 mm avec accessoires; 5,65 kg

Encombrement du top-case P45T

430 × 380 × 360 mm avec accessoires; 5,96 kg

Dati dal manuale d'uso LOBOO JP521W. Materiale e peso non sono dichiarati da nessuna fonte.

Manuale d'uso della piastra top case LOBOO per Honda XL750 TransalpDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Posiziona i distanziali sul portapacchi posteriore originale. Non c'e nulla da rimuovere dalla moto.
Monta le due staffe, rispettando destra e sinistra, con le viti M6x35.
Fissa la piastra sopra le staffe con le viti M6x25 e M6x30, completando con rondelle e dadi.
Non serrare a fondo subito: completa prima tutte le regolazioni, poi dai la coppia in sequenza. Attenzione, i valori sono due: 20 N.m sulle M6x25 e 12 N.m sulle M6x30 e M6x35.

Istruzioni complete e note di sicurezza

Nella confezione: la piastra, la staffa sinistra e la destra, dieci distanziali da 10 mm, quattro viti M6x25, due M6x30, quattro M6x35, due rondelle piccole, quattro grandi, sei dadi e la chiave di montaggio.

Posiziona i distanziali sul portapacchi posteriore originale. Non c'e nulla da rimuovere dalla moto.
Monta le due staffe, rispettando destra e sinistra, con le viti M6x35.
Fissa la piastra sopra le staffe con le viti M6x25 e M6x30, completando con rondelle e dadi.
Non serrare a fondo subito: completa prima tutte le regolazioni, poi dai la coppia in sequenza. Attenzione, i valori sono due: 20 N.m sulle M6x25 e 12 N.m sulle M6x30 e M6x35.

Il produttore raccomanda di leggere il manuale e guardare il video prima di iniziare, e di ricontrollare periodicamente il serraggio di tutte le viti.

Montaggio e sicurezza

Coppie prescritte dal manuale: 20 N·m sulle viti M6×25, 12 N·m sulle M6×30 e M6×35. Sono valori diversi su viti dello stesso diametro: vanno rispettati per posizione.
Il serraggio finale va dato solo dopo aver completato tutte le regolazioni.
Nessuna foratura e nessun componente originale da rimuovere.
LOBOO non dichiara un carico massimo della piastra: rispetta quello indicato da Honda per il portapacchi posteriore, che comprende piastra, bauletto e contenuto.
Il produttore chiede di controllare regolarmente le viti di fissaggio di ogni componente.
Verifica che il bauletto non copra targa e luci posteriori.

E la scelta giusta se:

Hai una XL750 Transalp dal 2024 con il portapacchi posteriore originale
Vuoi aggiungere un bauletto senza toccare niente dell'originale
Non hai ancora deciso quale top case prendere: la piastra serve tutte e tre le serie LOBOO

Il bauletto non e incluso: la piastra e la base, il top case si acquista separatamente.

Per moto Honda

Honda

Come verificare la compatibilità

Honda XL750 Transalp dal 2024, come dichiarato dal manuale d'uso
Richiede il portapacchi posteriore originale della moto
Bauletti delle serie PIKE TRACKER, TIBET e CONQUEROR

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Sur quelle moto se monte-t-il ?

Pour la Honda XL750 Transalp à partir de 2024, la seule moto indiquée dans le manuel LOBOO pour ce code. Si vous avez un doute sur l'année de votre moto, écrivez-nous avant de commander.

Le porte-bagages d’origine de la Transalp est-il nécessaire ?

Oui. La plaque se fixe sur le porte-bagages arrière d'origine à l'aide de deux supports dédiés : il n'est pas nécessaire de remplacer ni de modifier le porte-bagages.

Faut-il démonter quelque chose de la moto ?

Non. Dans le manuel, toutes les étapes concernent uniquement l'installation : entretoises sur le porte-bagages, supports, puis la plaque. Il n'y a rien à retirer et il ne faut pas percer.

Le top-case est-il inclus ?

Non. La boîte contient la plaque, les deux supports, les entretoises, la visserie et la clé. Le top-case s’achète séparément.

Quels top cases puis-je monter ?

Le manuel attribue la platine aux séries PIKE TRACKER, TIBET et CONQUEROR de LOBOO. Pour la Transalp, le catalogue LOBOO indique les top cases PIKE TRACKER de 36 et 45 litres. LOBOO précise que ses top cases se montent uniquement sur des platines et des cadres LOBOO.

Que contient l’emballage ?

Onze éléments : la plaque, les supports gauche et droit, 10 entretoises de Ø 18 × 8,5 × 10 mm, 4 vis M6×25, 2 vis M6×30, 4 vis M6×35, 2 petites rondelles M6, 4 grandes rondelles M6, 6 écrous M6 et la clé de montage.
